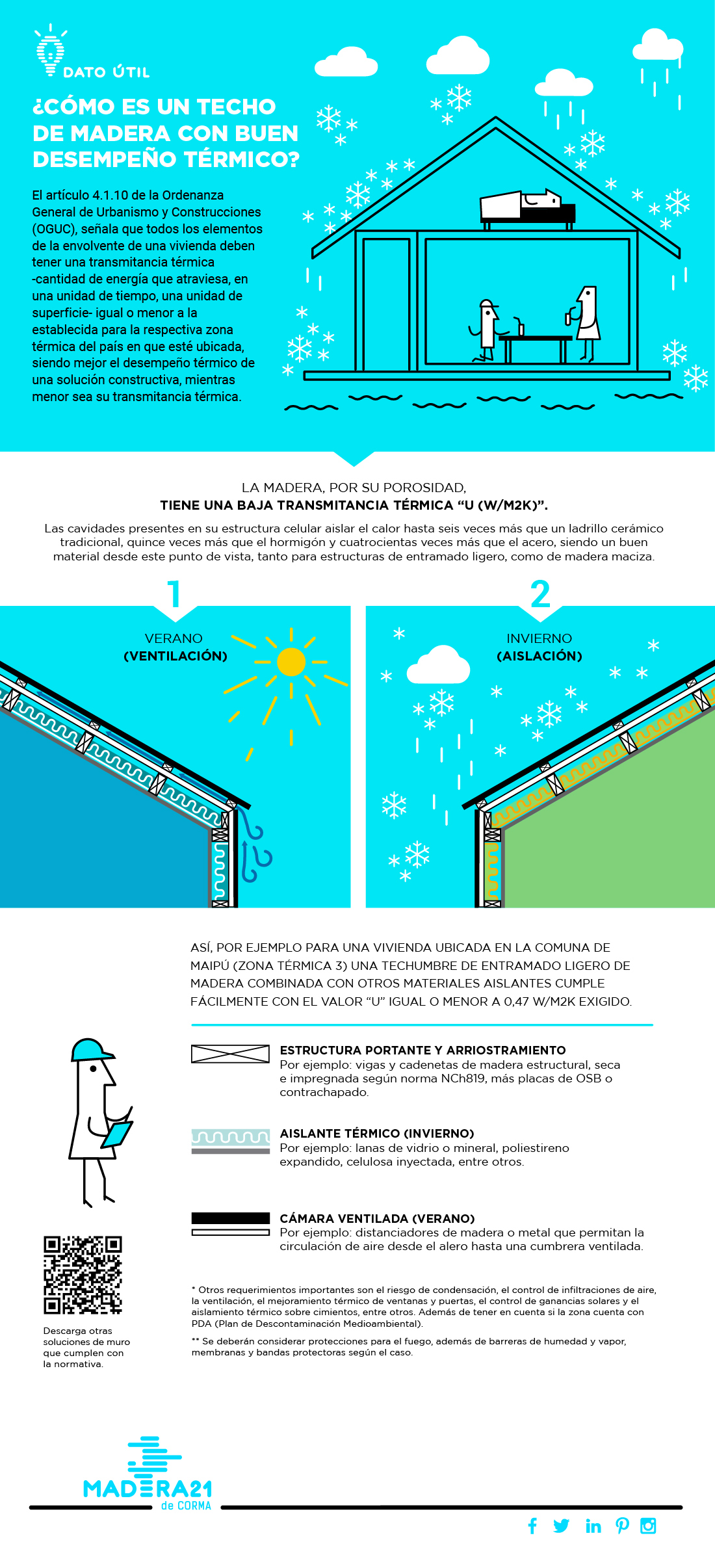

El artículo 4.1.10 de la Ordenanza General de Urbanismo y Construcciones (OGUC)[1], señala que todos los elementos que constituyen la envolvente de una vivienda -(1), Complejos de Techumbre, (2) Muros Perimetrales y (3) Pisos Ventilados- tener una transmitancia térmica “U (W/m2K)” igual o menor, o una resistencia térmica total “Rt (m2K/W)” igual o superior a la señalada para la zona térmica aprobada por el Ministro de Vivienda y Urbanismo en que esté ubicada. Así por ejemplo, una techumbre de madera ubicada en la comuna de Maipú, es decir dentro de la Zona 3, deberá cumplir con un valor “U” igual o menor a 0,47 W/m2K, o un valor “Rt” igual o superior a 2,13 (m2K/W) [2]. Además, se deberá tener en cuenta si la zona cuenta con PDA (Plan de Descontaminación Medioambiental), siendo importante considerar otros requerimientos importantes, como son el riesgo de condensación, el control de infiltraciones de aire, la ventilación, el mejoramiento térmico de ventanas y puertas, el control de ganancias solares y el aislamiento térmico sobre cimientos, entre otros.

Debido a su porosidad, la madera tiene una baja conductividad térmica. Las cavidades presentes en su estructura celular le permiten aislar el calor hasta seis veces más que un ladrillo cerámico tradicional, quince veces más que el hormigón y cuatrocientas veces más que el acero. Así, si se compara el uso de este material de forma maciza en una estructura, 8cm de espesor de madera maciza (CLT), 30cm de ladrillo perforado o 100cm de hormigón tendrán igual transmitancia térmica.

Considerando que la resistencia térmica total (Rt), corresponde a la suma de la resistencia superficial interior; la resistencia de sólidos; la resistencia de cámaras de aire estanco; y la resistencia superficial interior, hay diferentes ejemplos de estructuras de envigados de techo en los que la estructura de madera es combinada con otros materiales aislantes, como lana de vidrio o celulosa inyectada, satisfaciendo los requerimientos de aislación térmica de una vivienda en diferentes climas, por ejemplo para las zonas desde la 1 a la 5 a través de vigas de madera aserrada secos e impregnados según norma NCh819 separados a 40cm; 120mm de aislante térmico de densidad nominal de 11kg/m3 entre las vigas; placa arriostrante, barrera de humedad y revestimiento al exterior y dos placas de yeso-cartón al interior[3]


[1] MINVU. Ordenanza General de Urbanismo y Construcciones. Rescatado de: https://www.minvu.cl/wp-content/uploads/2019/05/OGUC-Febrero-2018-disposiciones-transitorias-vigencia-inmediata.pdf
[2] Nota: “K” corresponde a la diferencia de temperaturas en kelvin; “W” a la potencia en vatios y “m2”2 a la superficie expresada en metros.
[3] CIM UC. Techo 33×138 / Ficha techo 33x138mm @ 40cm Rescatado de: http://madera.uc.cl/documentos/30-techo-33×138-ficha-techo-33x138mm-40cm/file
