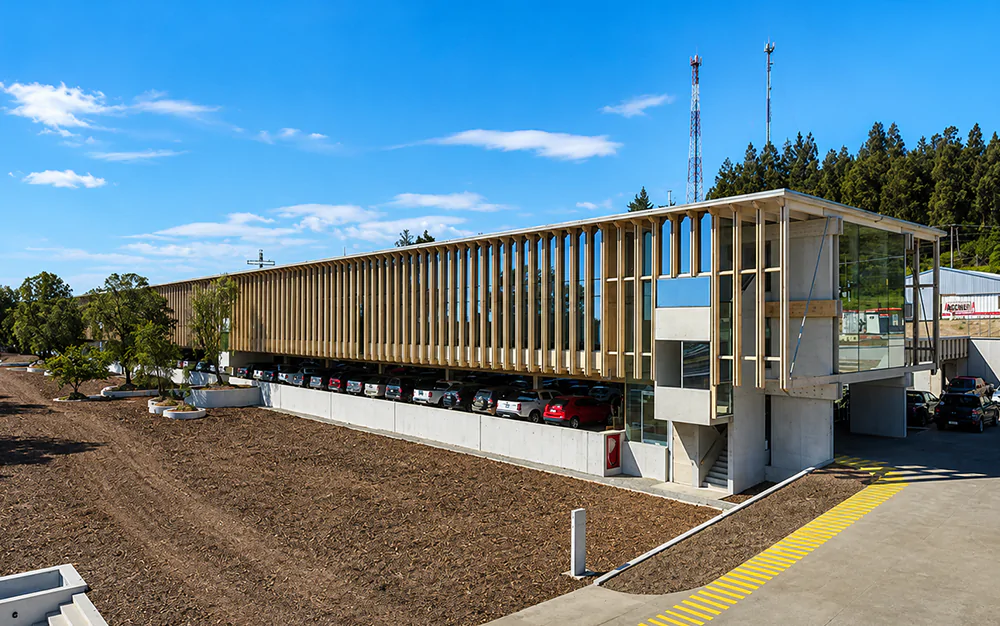

Edificio CMPC Los Ángeles
El ciclo de webinars “Normativas para construir en madera” con una serie de encuentros gratuitos dedicados a revisar las normas que hoy regulan la construcción en madera en Chile dieron inicio el 14 de agosto. Las dos primeras sesiones, dedicadas a los alcances de las normas NCh433:2026 – NCh1198:2024 y NCh789/1:2023 – NCh819:2019, se encuentran disponibles en línea para quienes no pudieron participar y para quienes quieran volver a revisar las presentaciones.
El ciclo “Normativas para construir en madera” es una iniciativa conjunta de Madera21 de CORMA, el Centro UC de Innovación en Madera (CIM UC) y el Centro Nacional de Excelencia para la Industria de la Madera (CENAMAD). Las sesiones son gratuitas y están dirigidas a profesionales, empresas y estudiantes vinculados a la construcción en madera.

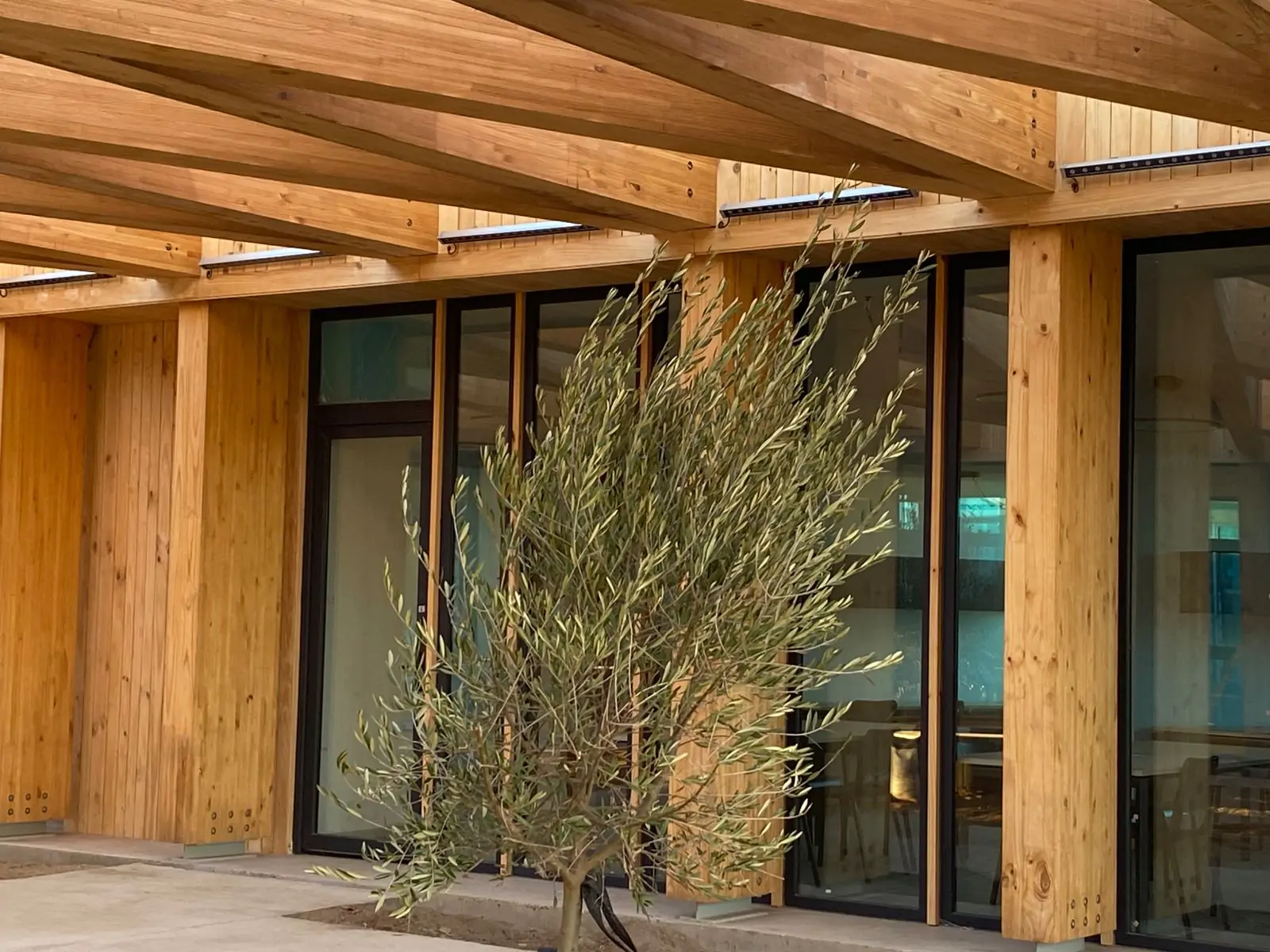

Imagen CENAMAD
Primera sesión: NCh1198:2024 y la NCh433:2026
La primera sesión abordó la relación entre la NCh1198:2024 y la NCh433:2026, su origen técnico y los alcances de las disposiciones que regulan el diseño sísmico del sistema marco plataforma en madera. Durante el encuentro, el jefe del Área de Estructuras de CIM UC – CENAMAD explicó el contenido de la cláusula 12 de la primera norma y los nuevos factores de diseño sísmico que incorpora la segunda para edificaciones construidas mediante el sistema marco plataforma.
La NCh433:2026 -señaló- establece por primera vez un factor de modificación de respuesta R=6,5 y un límite de desplazamiento entre niveles de 0,0025h específico para este sistema constructivo. Su aplicación está condicionada al cumplimiento de la cláusula 12 de la NCh1198:2024, que define requisitos para el diseño de muros de corte fabricados con madera de pino radiata en edificaciones de uno a seis pisos.
En la presentación, el ingeniero contó que estas disposiciones tienen su origen en el proyecto CORFO 16BPE-62260, desarrollado entre 2017 y 2019 por la Pontificia Universidad Católica de Chile y la Universidad del Biobío, junto con centros de investigación y empresas vinculadas al sector. El proyecto consideró 37 ensayos de muros de corte fabricados en Chile, con distintas configuraciones de madera, tableros OSB y sistemas de clavado. A esto se sumó el análisis de más de 1.000 diseños estructurales, considerando variables como altura de las edificaciones, zona sísmica y tipo de suelo.

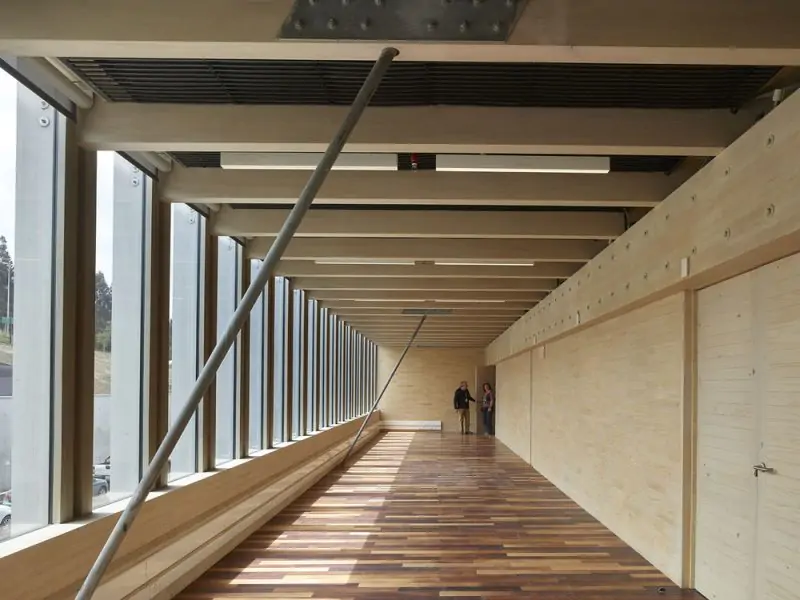

Colegio Humboldt Matanzas- Hilam Arauco
La exposición también abordó la validación de los factores de diseño propuestos mediante análisis dinámicos no lineales, realizados según la metodología FEMA P-695. Para estos análisis se utilizó un conjunto de registros sísmicos desarrollado para representar las condiciones de sismicidad de Chile. Los resultados mostraron que los arquetipos y grupos de desempeño evaluados alcanzaron los márgenes de colapso ajustado exigidos por la metodología.
Otro de los contenidos de la sesión fue la modelación estructural de los muros de corte. Berwart presentó alternativas que van desde las ecuaciones analíticas incorporadas en la NCh1198:2024 hasta su implementación mediante software de elementos finitos. En este punto, explicó que la norma no establece un método único de modelación, pero sí exige representar de manera adecuada las componentes de flexión, corte y volcamiento que intervienen en la deformación de los muros.
Estas disposiciones forman parte del trabajo normativo que el Centro UC de Innovación en Madera desarrolla desde 2017 para aportar antecedentes técnicos a la construcción en madera en Chile y la sesión completa se encuentra disponible aquí.
Edificio CMPC Los Ángeles
Segunda sesión: NCh789/1:2023 – NCh819:2019
El viernes 21 de agosto se realizó el segundo encuentro, dedicado a la durabilidad y preservación de la madera, abordando la NCh789/1:2023, que establece métodos para clasificar la madera según su resistencia frente a hongos de pudrición, insectos xilófagos y xilófagos; y la NCh819:2019, que establece seis niveles de riesgo, desde R1 hasta R6, asociados a las condiciones de servicio del elemento, entre las que se consideran el contacto con suelo o agua, la exposición a la intemperie y las condiciones de humedad. También define los requisitos para la preservación de la madera y criterios de muestreo.
Durante la presentación, la jefa de Área de Construcción CIM UC – CENAMAD, la arquitecta Fabiana Lorca, explicó que la protección de la madera debe definirse considerando las condiciones en que será utilizada. Para ello se relacionan el tipo de elemento, su categoría de durabilidad y el nivel de riesgo. Cuando corresponde aplicar un tratamiento preservante, también deben considerarse sus requisitos de retención y penetración.

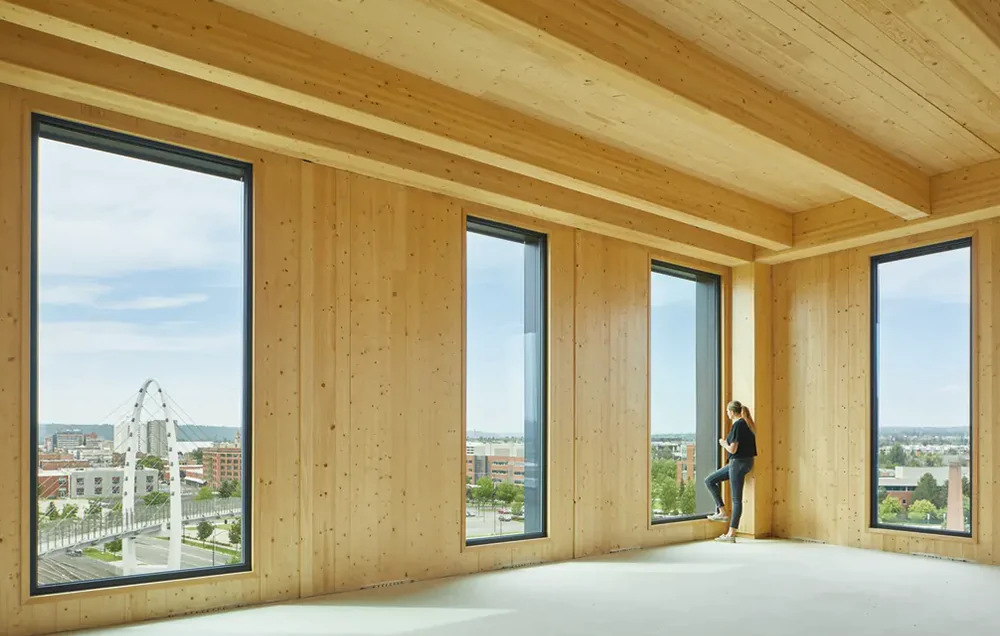

Imagen de Ben-Benschneider
La arquitecta abordó además la relación de estas normas con la Ordenanza General de Urbanismo y Construcciones (OGUC) y los mecanismos disponibles para verificar el cumplimiento de los tratamientos, desde la documentación requerida hasta el muestreo y control de las cargas tratadas.
Los contenidos presentados forman parte de la “Colección sobre Durabilidad y Preservación de la Madera en Edificación”, que reúne herramientas técnicas para abordar esta materia desde las etapas de diseño y construcción.
Puedes acceder a este y otros webinars haciendo clic aquí.
Un ciclo que continúa
Pronto se encontrará disponible online el webinar del 27 de agosto, con una sesión sobre reglamentación térmica aplicada a la construcción en madera, a cargo del investigador asociado CIM UC – CENAMAD, Felipe Victorero. La presentación revisó la reglamentación térmica de la Ordenanza General de Urbanismo y Construcciones (OGUC).
El 4 de septiembre será el turno de los anteproyectos de diseño estructural en madera contralaminada y diseño por desempeño, con revisión de las normas prNCh3743 y prNCh3792. La sesión contará con el jefe de Proyectos, Fernando Véliz y el jefe del Área de Estructuras, Sebastián Berwart, ambos del CIM UC – CENAMAD.
El ciclo cerrará el 10 de septiembre con una sesión dedicada a la normativa de fuego aplicada a sistemas constructivos en madera. La exposición estará a cargo del jefe del Área de Tecnologías de la Subdirección de Transferencia, Diego Maige.
Si quieres participar de las charlas, inscríbete aquí.
