Edificio Parque Estación Puerto Varas

Código de registro: ARQ357, ARQ357
Universidad y sede: Universidad San Sebastian, Sede Patagonia, Universidad San Sebastian, Sede Patagonia
Equipo: Nicolas Zambrano, Miguel Brante, Pablo Urrutia, Jose Ascencio, Nicolas Zambrano, Miguel Brante, Pablo Urrutia, Jose Ascencio, Nicolas Zambrano, Miguel Brante, Pablo Urrutia, Jose Ascencio, Nicolas Zambrano, Miguel Brante, Pablo Urrutia, Jose Ascencio
Profesor Guía: Nicolas del Rio, Tomas Rodriguez, Nicolas del Rio, Tomas Rodriguez
Video (Si aplica):

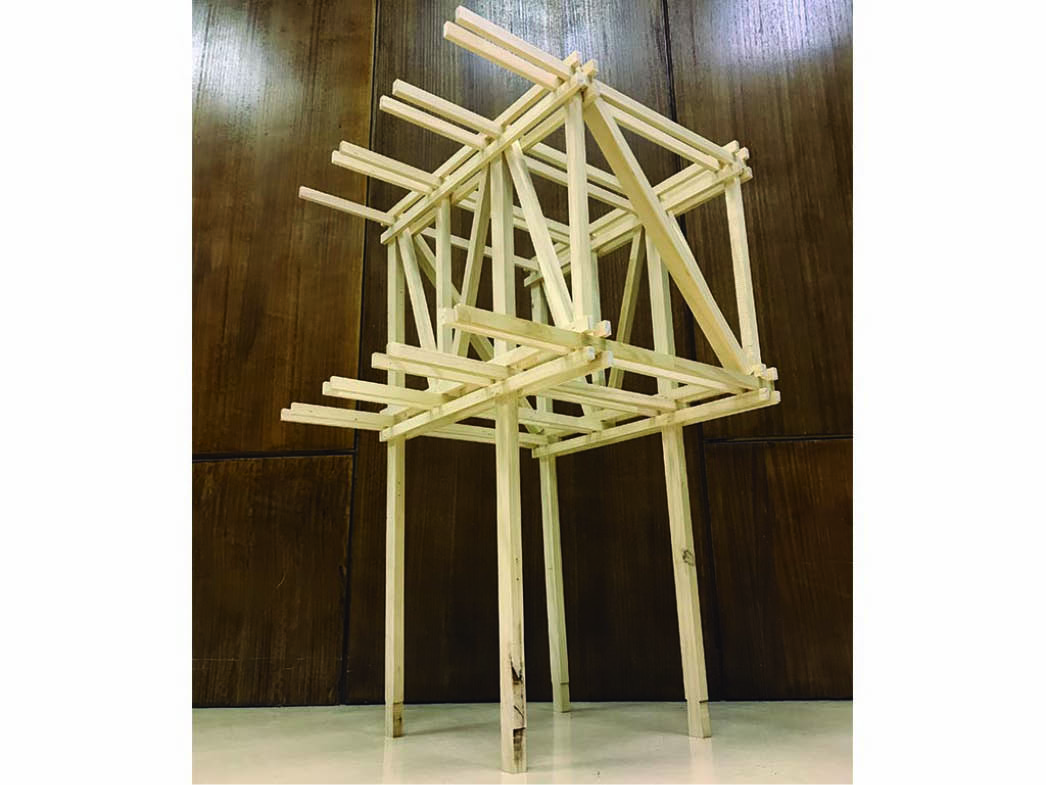

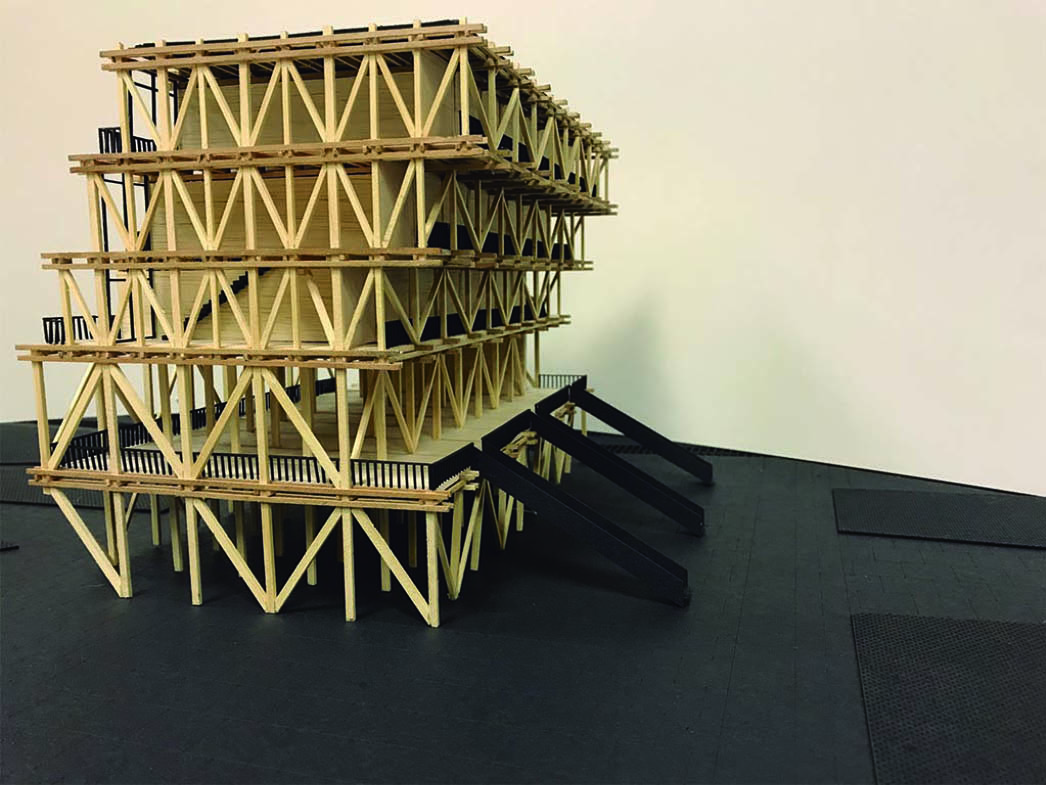

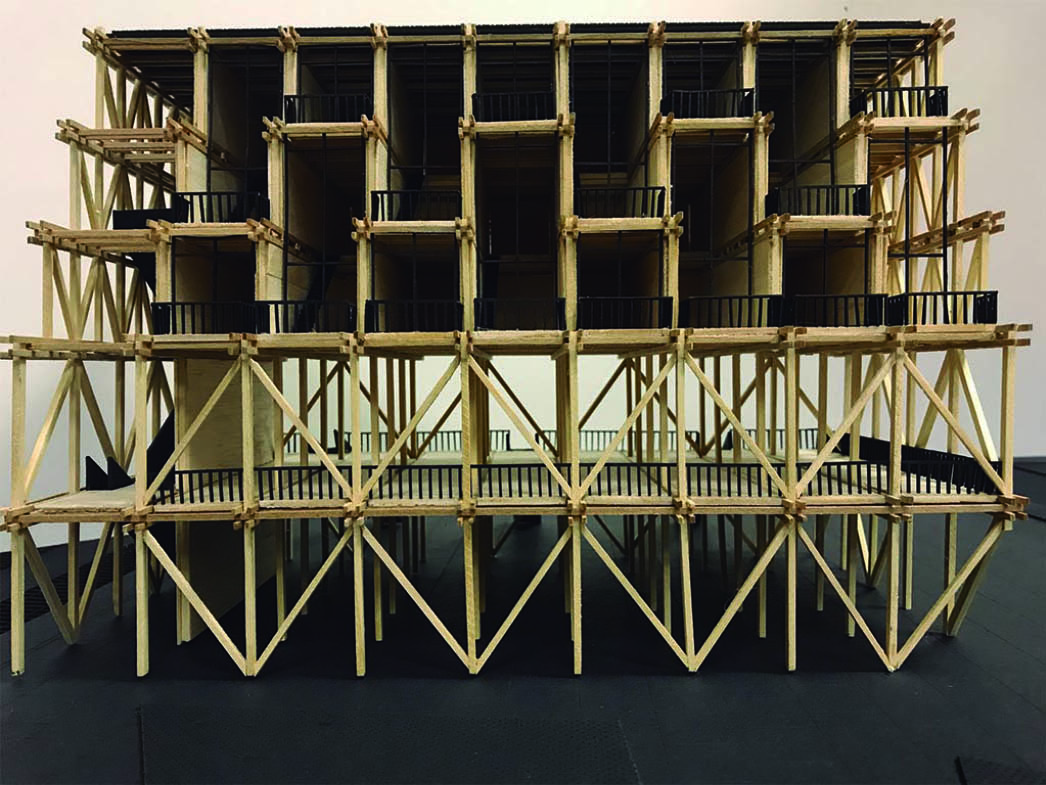

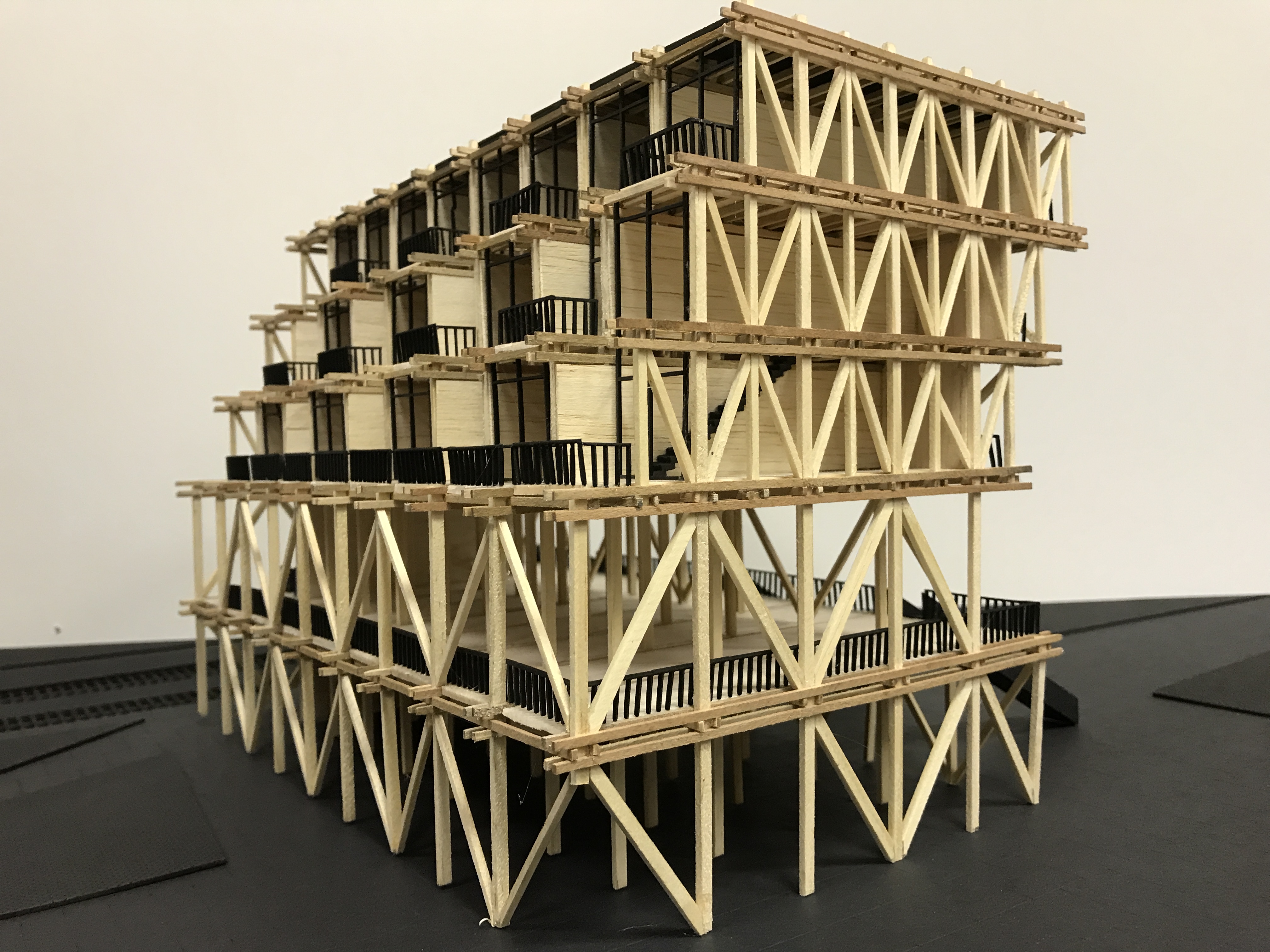

 Investigación La mesa rectangular de Enzo Mari (1974) es una construcción sencilla en palos de madera diseñada para poder ser ejecutada por cualquier carpintero aficionado utilizando un serrucho, un martillo y clavos. La mesa se estructura a través de tres vigas reticuladas: dos más cortas que salvan las luces menores entre las patas, - que son la extensión de la última componente vertical del reticulado de la viga - y una más larga, que se encastra al interior de las otras dos con función de arriostramiento. Propuesta Estructural Se tomó como punto de partida el nudo característico de la mesa el cual se articula en el encastre y amarre de las vigas cortas con la viga de arriostramiento. La expresión máxima del nudo es una cercha habitable. El edificio se estructura en una planta rectangular y tiene 8 cerchas en su cara más larga y 5 cerchas en la más corta. Se propone que las cerchas de las dos plantas bajas sean de un grano más amplio caracterizando un espacio más público, en cambio las plantas superiores, de una diagonalización más aguda y densa definen uno más privado. La condensación de la estructura permite articular el descalce y vuelo de una planta sobre la otra jerarquizando así las fachadas. La expresión en la cara más corta del descalce de los 5 pisos del edificio y sus entramados de verticales y diagonales expresan el traspaso de las cargas desde las plantas más altas a la tierra. Multiprograma viviendas – sala de exposición y café literario El proyecto alberga el programa de una sala de exposición y un café literario en sus plantas públicas (2 inferiores) y 16 unidades habitacionales en sus plantas privadas (3 superiores). Lugar El edificio se localiza estratégicamente en un punto detonante para el desarrollo y la consolidación del Parque Estación de la ciudad de Puerto Varas, - barrio central de pasado industrial ferroviario - en la intersección de calle Klener con el pasaje peatonal Ricke que conecta directamente la estación al centro más consolidado., Investigación La mesa rectangular de Enzo Mari (1974) es una construcción sencilla en palos de madera diseñada para poder ser ejecutada por cualquier carpintero aficionado utilizando un serrucho, un martillo y clavos. La mesa se estructura a través de tres vigas reticuladas: dos más cortas que salvan las luces menores entre las patas, - que son la extensión de la última componente vertical del reticulado de la viga - y una más larga, que se encastra al interior de las otras dos con función de arriostramiento. Propuesta Estructural Se tomó como punto de partida el nudo característico de la mesa el cual se articula en el encastre y amarre de las vigas cortas con la viga de arriostramiento. La expresión máxima del nudo es una cercha habitable. El edificio se estructura en una planta rectangular y tiene 8 cerchas en su cara más larga y 5 cerchas en la más corta. Se propone que las cerchas de las dos plantas bajas sean de un grano más amplio caracterizando un espacio más público, en cambio las plantas superiores, de una diagonalización más aguda y densa definen uno más privado. La condensación de la estructura permite articular el descalce y vuelo de una planta sobre la otra jerarquizando así las fachadas. La expresión en la cara más corta del descalce de los 5 pisos del edificio y sus entramados de verticales y diagonales expresan el traspaso de las cargas desde las plantas más altas a la tierra. Multiprograma viviendas – sala de exposición y café literario El proyecto alberga el programa de una sala de exposición y un café literario en sus plantas públicas (2 inferiores) y 16 unidades habitacionales en sus plantas privadas (3 superiores). Lugar El edificio se localiza estratégicamente en un punto detonante para el desarrollo y la consolidación del Parque Estación de la ciudad de Puerto Varas, - barrio central de pasado industrial ferroviario - en la intersección de calle Klener con el pasaje peatonal Ricke que conecta directamente la estación al centro más consolidado.

GALERÍA DEL PROYECTO

DOCUMENTOS ADJUNTOS

1) Memoria del proyecto: MEMORIA ARQ357
2) Presentación: AFICHE
3) Lámina 1 del proyecto:  LAMINA01
4) Lámina 2 del proyecto:  LAMINA02
5) Lámina 3 del proyecto: LAMINA03
6) Lámina 4 del proyecto:  LAMINA04
7) Lámina 5 del proyecto: LAMINA05
8) Lámina 6 del proyecto: LAMINA06
