Estructura Residencial de la Legua de Emergencia

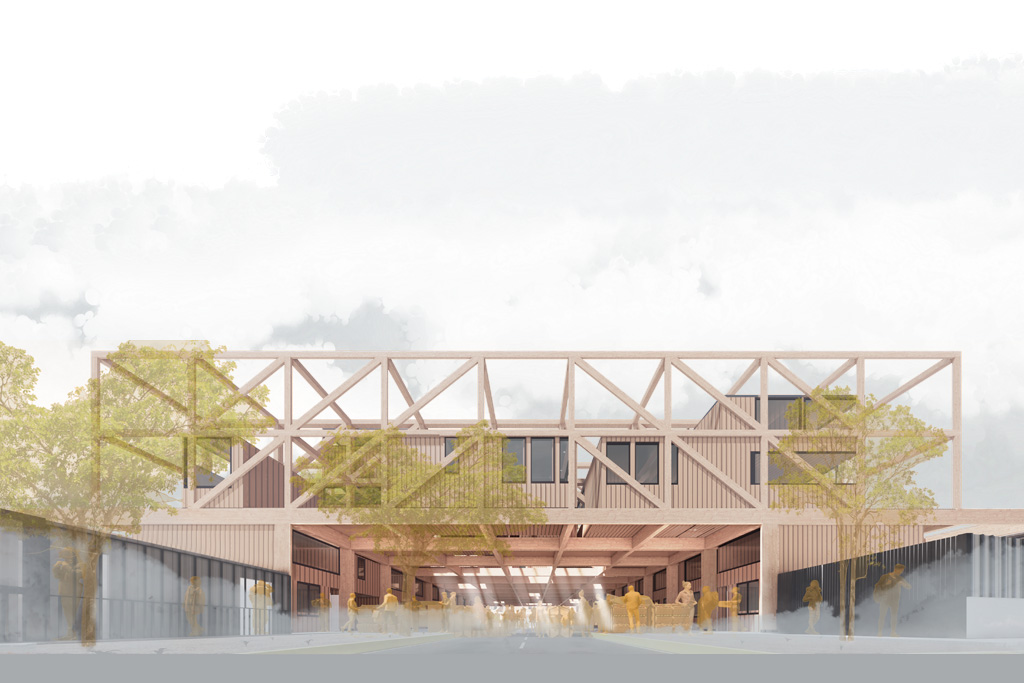

El Proyecto emplazado en la Legua de Emergencia de la Comuna de San Joaquín, se inserta en la calle Jorge canin / Padre Mariano Puga, de modo que , considerando que cada predio mide 3 mts de ancho x 20 mts de largo, y que la calle también mide 20 mts , se plantea una retícula de madera laminada, que sea múltiplo de 20, llegando a la conclusión de que el módulo base debería medir 3 mts de alto x 3 mts de ancho x 4 mts de largo, estas medidas se replicarían a lo largo de todo el proyecto, formando una estructura reticulada, la cual se sostendría mediante un sistema de vigas y pilares maestros (de 650 mm de alto x 250 mm de ancho), los cuales a su vez se sostendrían en 4 puntos de apoyo en el terreno, conservando asi el la mayor cantidad de espacio en el primer piso.
