Código de equipo: DIS837
Universidad: ISDi
Sede: La Habana
País: Cuba
Ciudad: La Habana
Equipo:
Teófilo Armando Bravo Rodríguez
Jorge Lucas Peña García
Katherine Díaz Herrera
Profesores guía:
Alfredo Gilberto Rodríguez Diago
Alfredo Gilberto Rodríguez Diago
DOCUMENTOS ADJUNTOS
Video explicativo
Descripción general

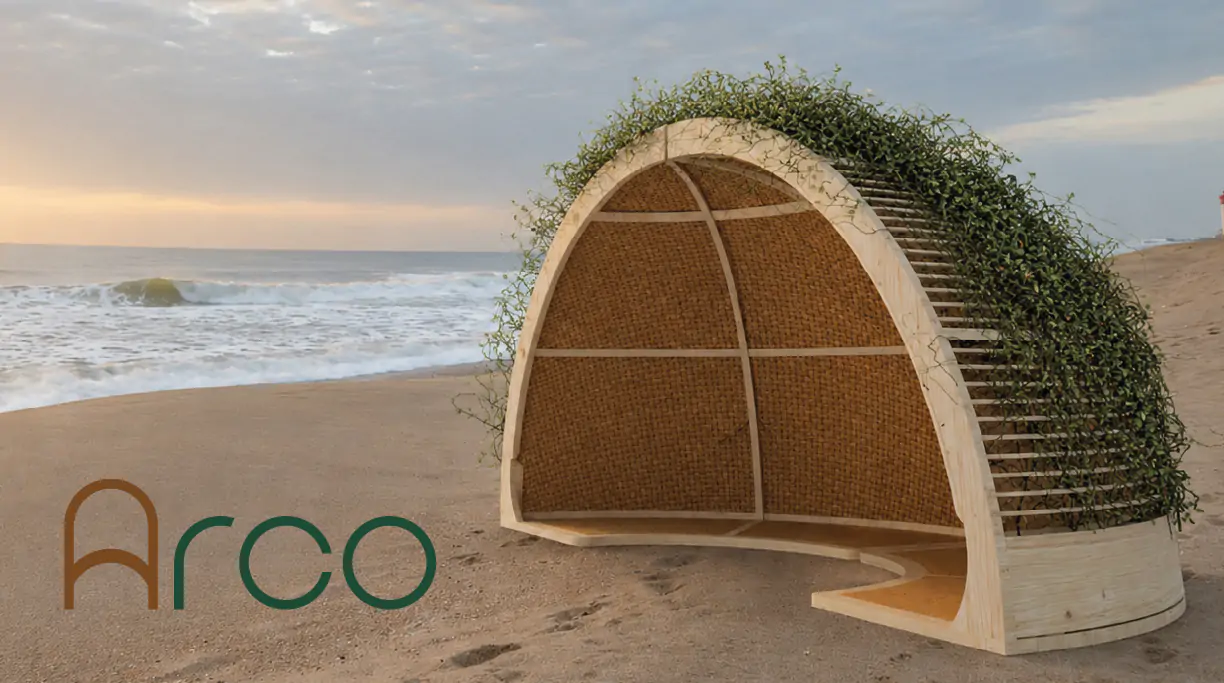

ARCO es un refugio modular de madera que puede configurarse mediante la unión de uno, dos o tres módulos, diseñado para transformar y adapatarse a espacios públicos como parques, playas, paseos costeros y áreas recreativas de Chile.
El proyecto nace como respuesta a la necesidad de generar microespacios de permanencia capaces de ofrecer sombra, confort térmico y aislamiento visual dentro de áreas expuestas a condiciones de interperie.
Su geometría se inspira en la organización radial del erizo chileno (Loxechinus albus), reinterpretando sus partes curvas como un sistema de estabilidad estructural. La forma envolvente protege al usuario del sol y genera una atmósfera interior acogedora mediante el uso combinado de madera, tejido de fibra natural y vegetación.

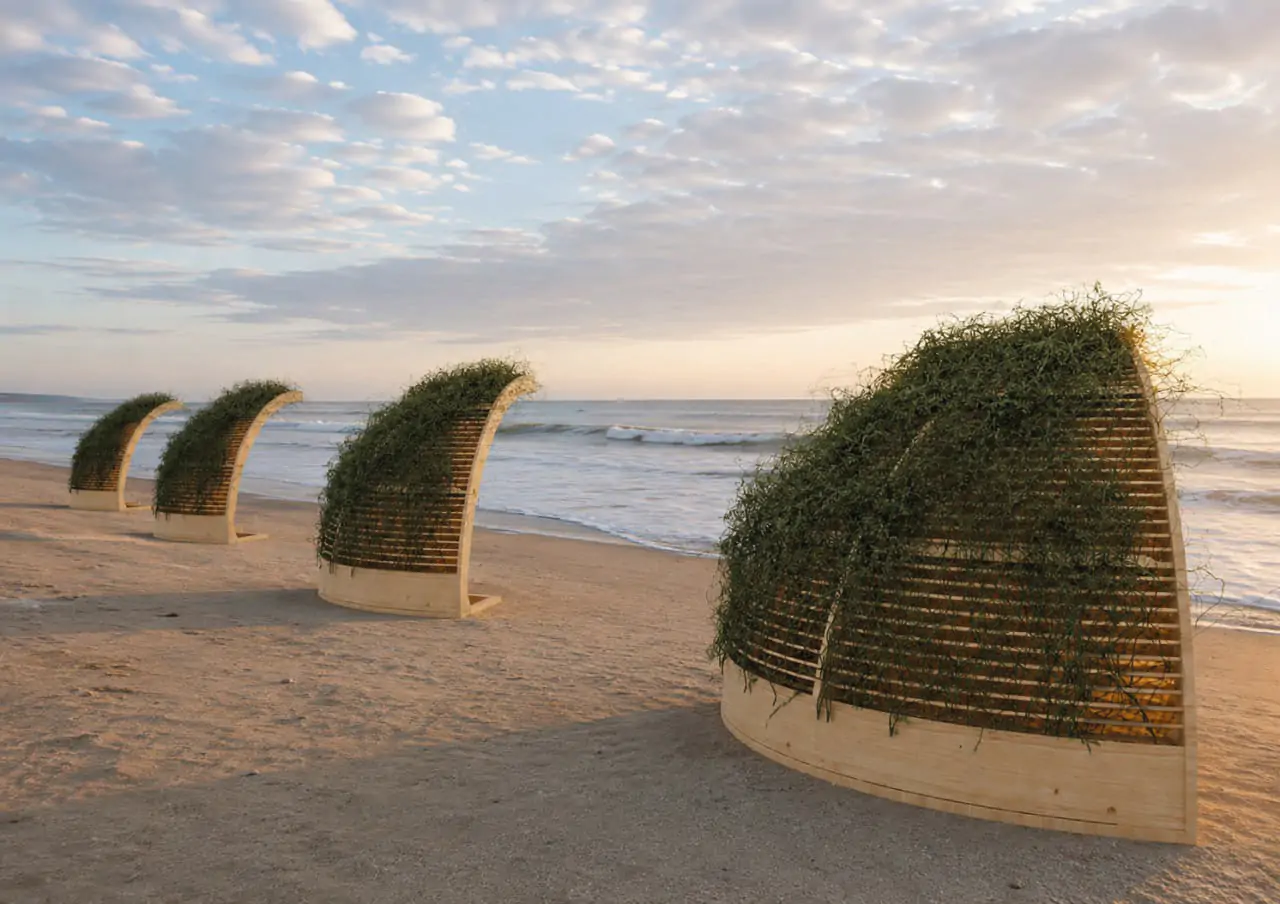

El módulo integra una cubierta vegetal de Quilo (Muehlenbeckia hastulata), especie trepadora nativa de Chile, que con el tiempo aumenta la sombra, regula la temperatura interior y fortalece la relación entre arquitectura y paisaje.
Estudio del material madera.
La propuesta utiliza materiales seleccionados por su disponibilidad, escasa huella de carbono y compatibilidad con procesos productivos locales. La estructura principal está fabricada en Pino Radiata tratado para exterior, una madera ampliamente disponible en Chile, con buenas propiedades mecánicas, facilidad de mecanizado CNC y capacidad para sistemas industrializados. La protección superficial se realiza mediante lasur al agua con filtro UV, permitiendo que la madera respire, reduciendo la absorción de humedad y facilitando futuros procesos de mantenimiento. Las guías que orientan el crecimiento del Quilo se desarrollan mediante varillas de bambú de 10 mm, seleccionadas por su flexibilidad y resistencia.
Propuesta conceptual, solución técnica y creación de valor a través del material.
ARCO propone una nueva relación entre usuario, objeto y naturaleza mediante un refugio que evoluciona con el tiempo.
A diferencia del mobiliario urbano convencional, el producto no permanece estático: la vegetación transforma progresivamente su apariencia, aumentando la integración paisajística y generando una identidad propia en cada instalación.

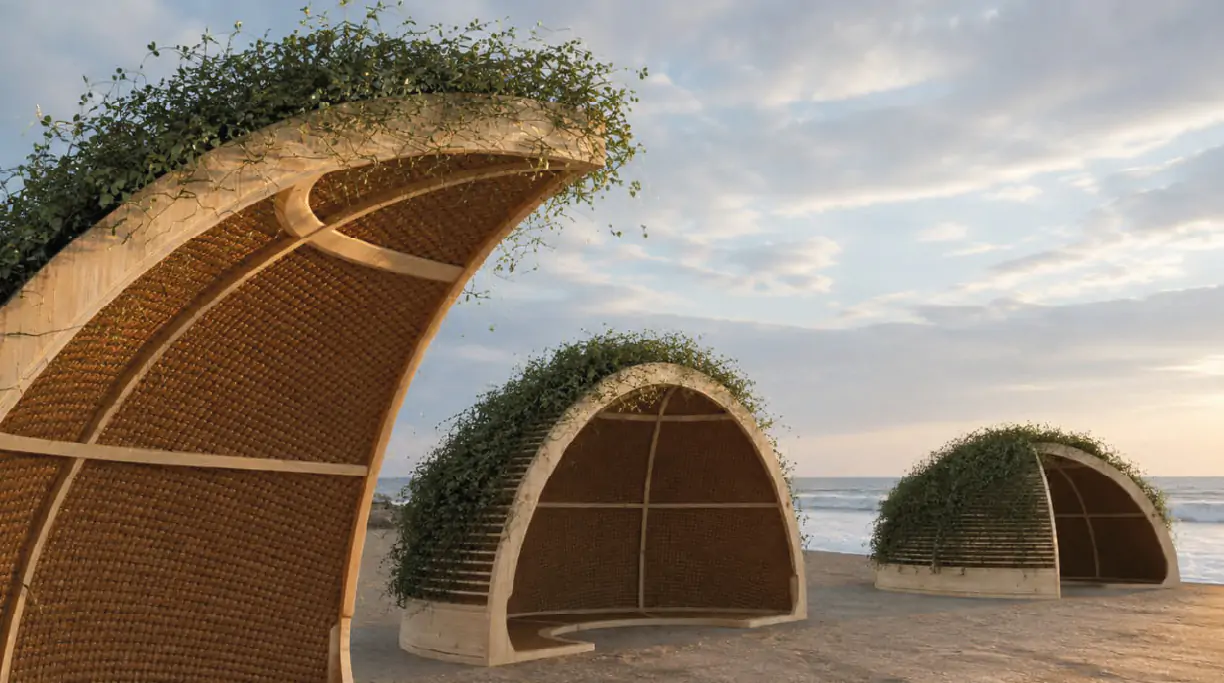

La solución técnica se basa en una estructura modular compuesta por bastidores curvos de madera que permiten su fabricación mediante CNC; transporte eficiente; montaje simplificado; reemplazo independiente de componentes y adaptación a diferentes configuraciones espaciales.
Solución formal y de producción
La forma surge de la geometrización de la estructura radial del erizo chileno, donde las curvas exteriores funcionan como elementos portantes que envuelven y protegen el espacio interior.
El sistema está compuesto por: bastidor principal de pino radiata ( 3 largueros estructurales y 3 peinazos); asiento integrado; bastidores secundarios para fibra de coco; varillas guías para vegetación; contenedor exterior con tierra para el crecimiento vegetal.
El diseño permite una fabricación seriada mediante procesos CNC, reduciendo desperdicios de material y facilitando la producción de múltiples unidades.
Cada módulo posee aproximadamente dimensiones de 1280 × 1280 mm y un peso estimado de 60 kg.
Cualidad funcional
ARCO responde a necesidades humanas dentro del espacio público.
Protección climática: La cubierta vegetal y el tejido que envuelve el bastidor de madera generan sombra y disminuyen la exposición directa al sol.
Confort térmico: La combinación entre vegetación, fibra de coco y cámara interior permite mejorar la sensación térmica del usuario.
Confort acústico: La fibra natural ayuda a reducir la reverberación sonora, creando un ambiente más tranquilo.

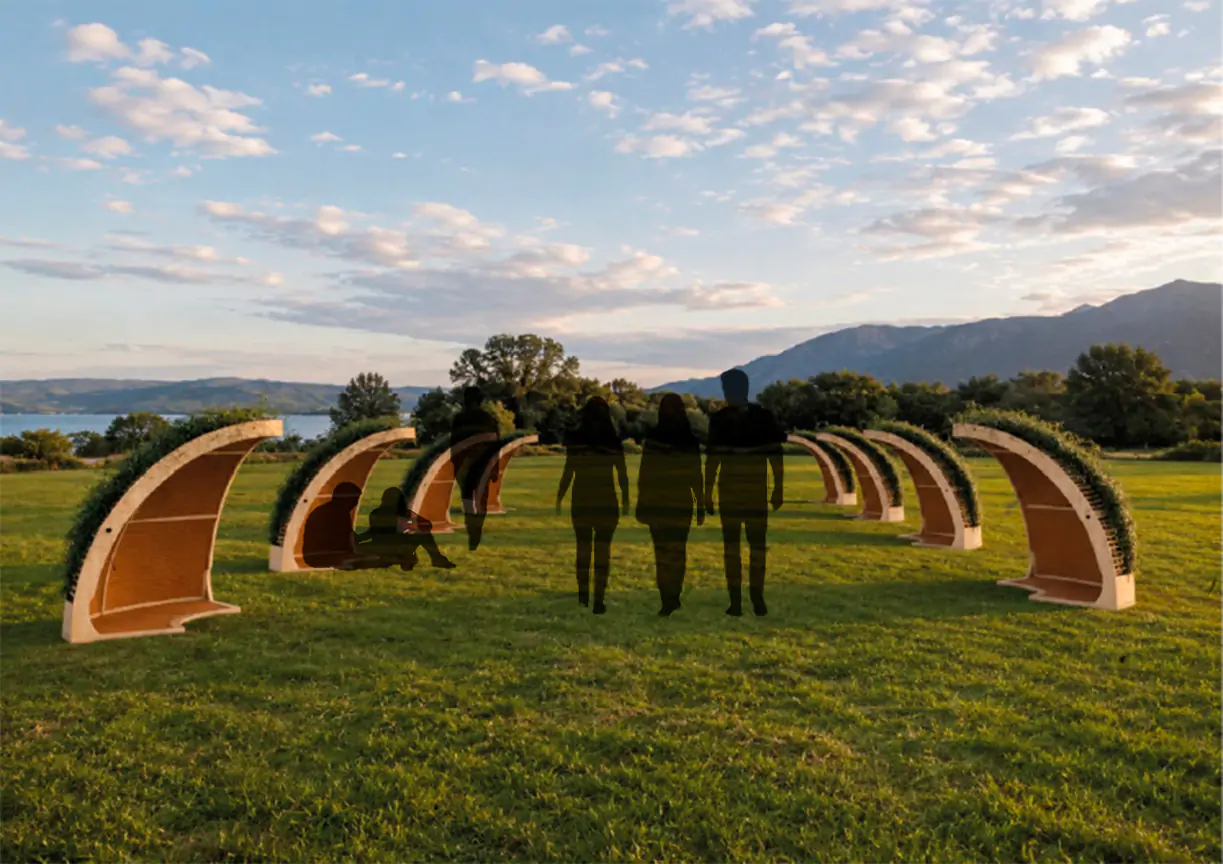

Adaptabilidad y accesibilidad: La configuración modular permite generar espacios de descanso individuales o colectivos según la necesidad del entorno.
Impacto y potencialidad de la innovación
ARCO plantea una nueva categoría de mobiliario urbano regenerativo: objetos que no solo ocupan el espacio público, sino que evolucionan con él.
Su innovación se encuentra en la integración de vegetación viva como componente funcional; el uso de materiales naturales combinados con fabricación digital; un diseño modular; la incorporación de estrategias de confort climático y la relación dinámica entre usuario y naturaleza.
