Empresa/Oficina: Estudio Donoso Arq
Arquitecto a cargo: Alvaro Donoso
Ubicación: El Manzano, Comuna de Navidad, Región del Libertador General Bernardo Ohiggins.
Pais de obra: Chile
Superficie construida:101-300
Año: 2023
Ir al Sitio Web
Categoría: Categoría A: Obras con programas de vivienda
DOCUMENTOS ADJUNTOS
Memoria del proyecto

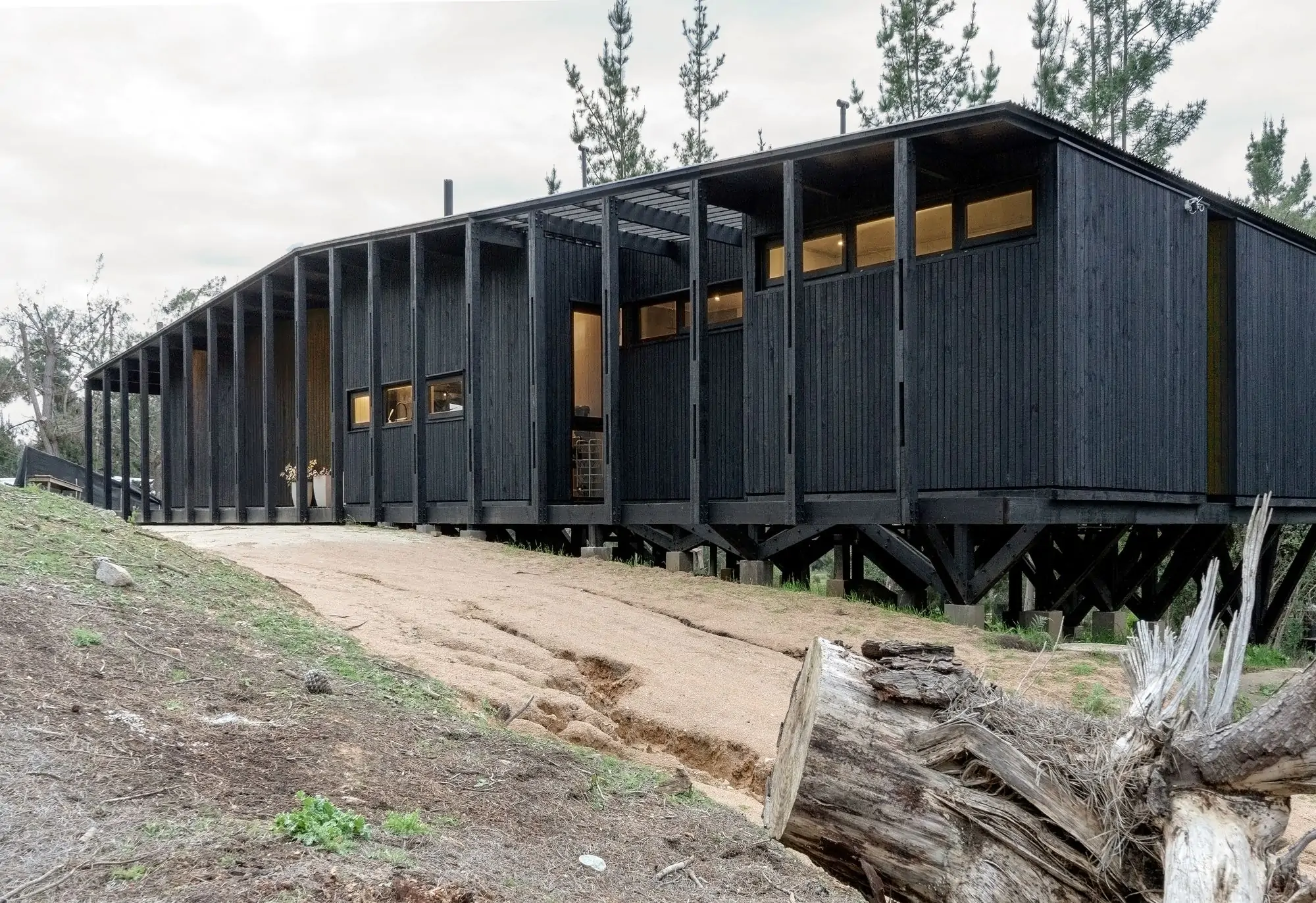

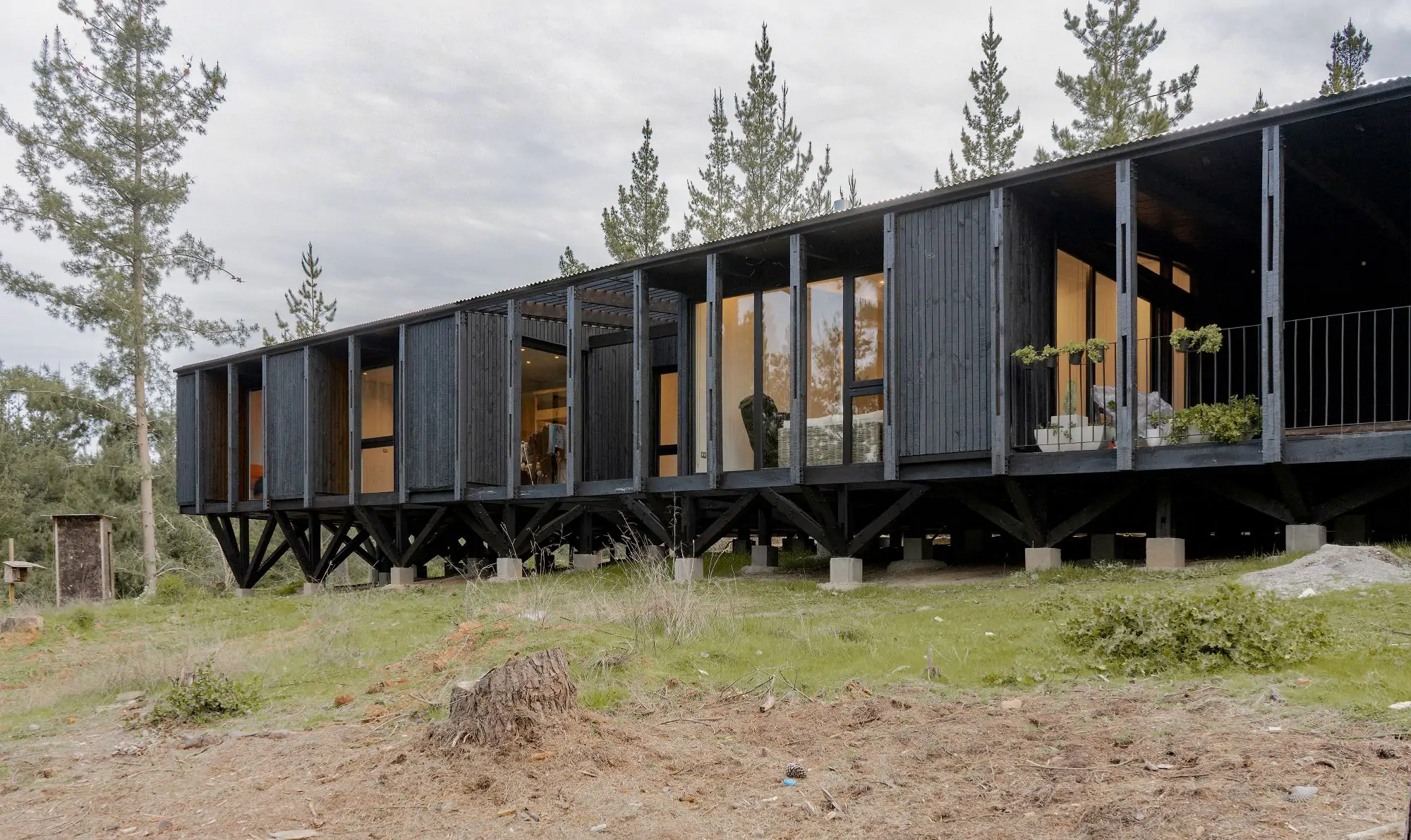

La vivienda se emplaza en una loma de pendiente suave, donde la esquina sur-poniente descansa directamente sobre el suelo natural, permitiendo el acceso peatonal a las áreas comunes sin un cambio de nivel. A medida que el programa se vuelve más privado, la casa se eleva progresivamente del suelo, alcanzando alrededor de 2.2 metros de altura en su extremo oriente respecto al nivel natural.

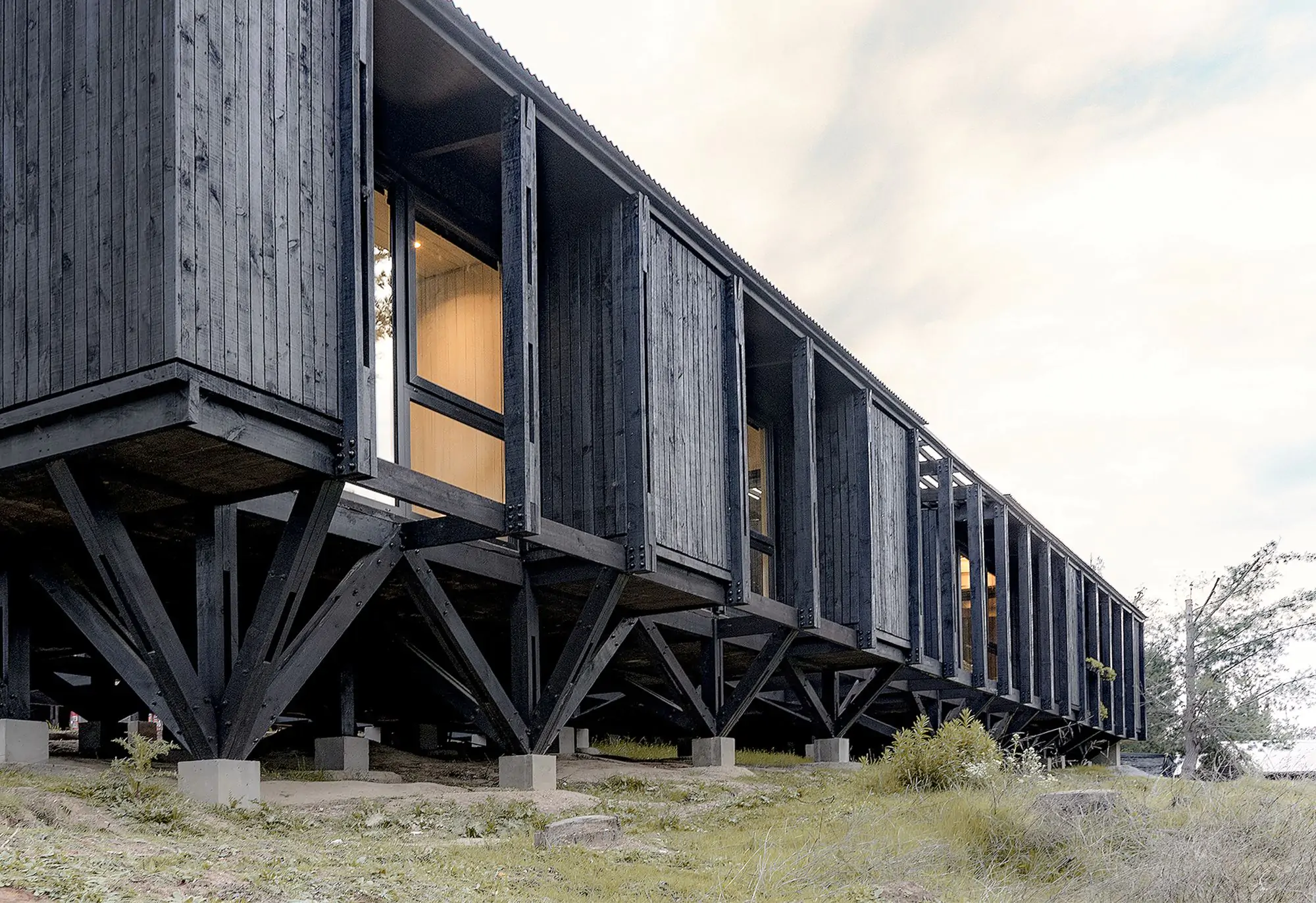

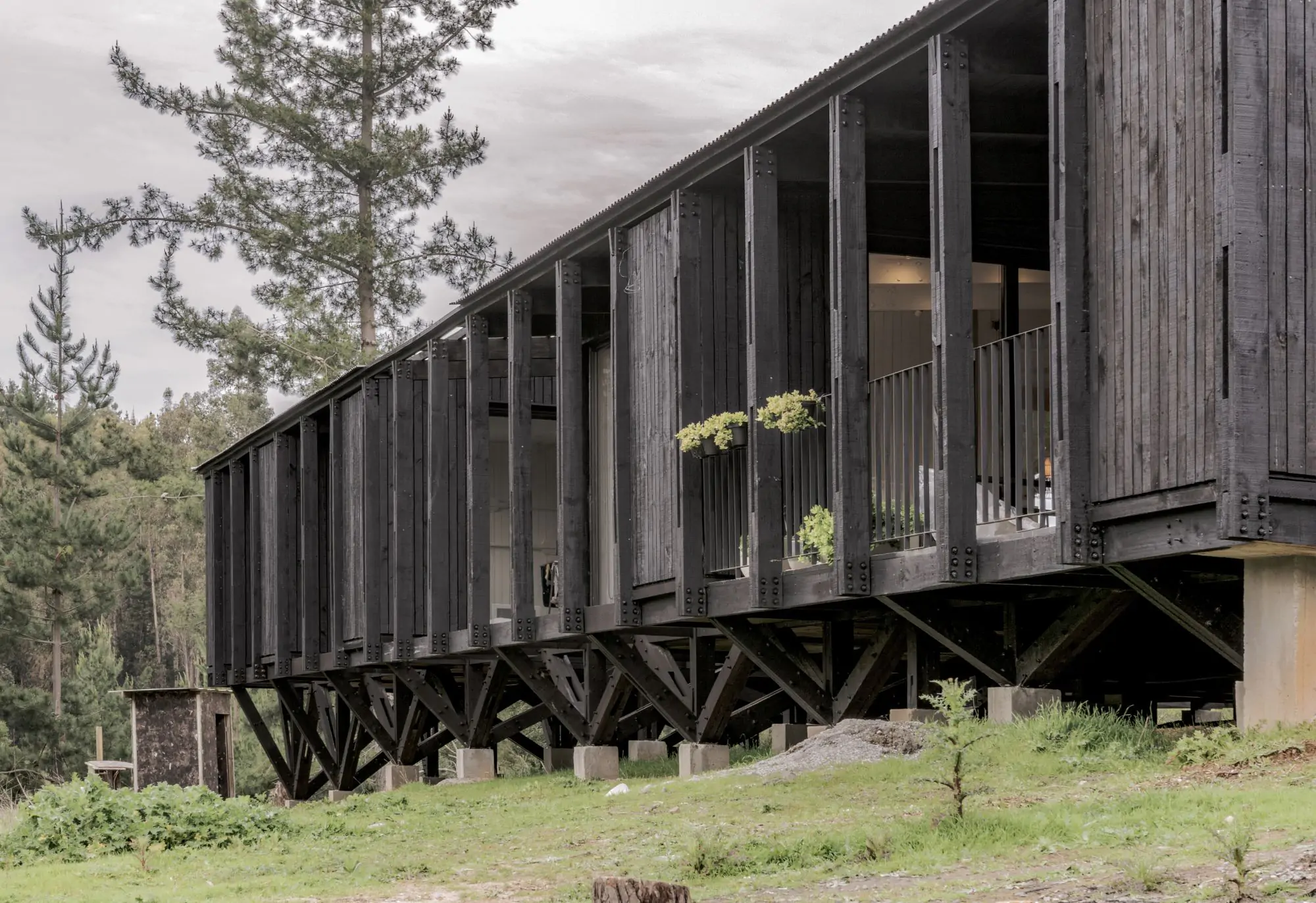

Con el fin de minimizar los puntos de contacto de la estructura con el terreno natural, se agruparon los apoyos en pilares tipo “racimo”, logrando disminuir en más de un 30% la fundación.
La cubierta es asimétrica de tres aguas con su punto mas alto sobre el acceso principal, dándole a éste último una mayor importancia. A partir de los planos inclinados resulta una doble fachada permitiendo que la casa se aprecie con una cubierta plana en la elevación norte y con un techo a dos aguas en la elevación sur.
Innovación en el uso de la madera
El proyecto se resuelve estructuralmente, mediante piezas de madera de dimensiones comerciales, organizadas por marcos rígidos consecutivos, dispuestos a modo de “costillas”. Estos estructuran transversalmente el volumen, incluyendo el piso, los tabiques y la cubierta, y descienden hasta el terreno natural mediante racimos de madera que se conectan con el volumen en puntos estratégicos.

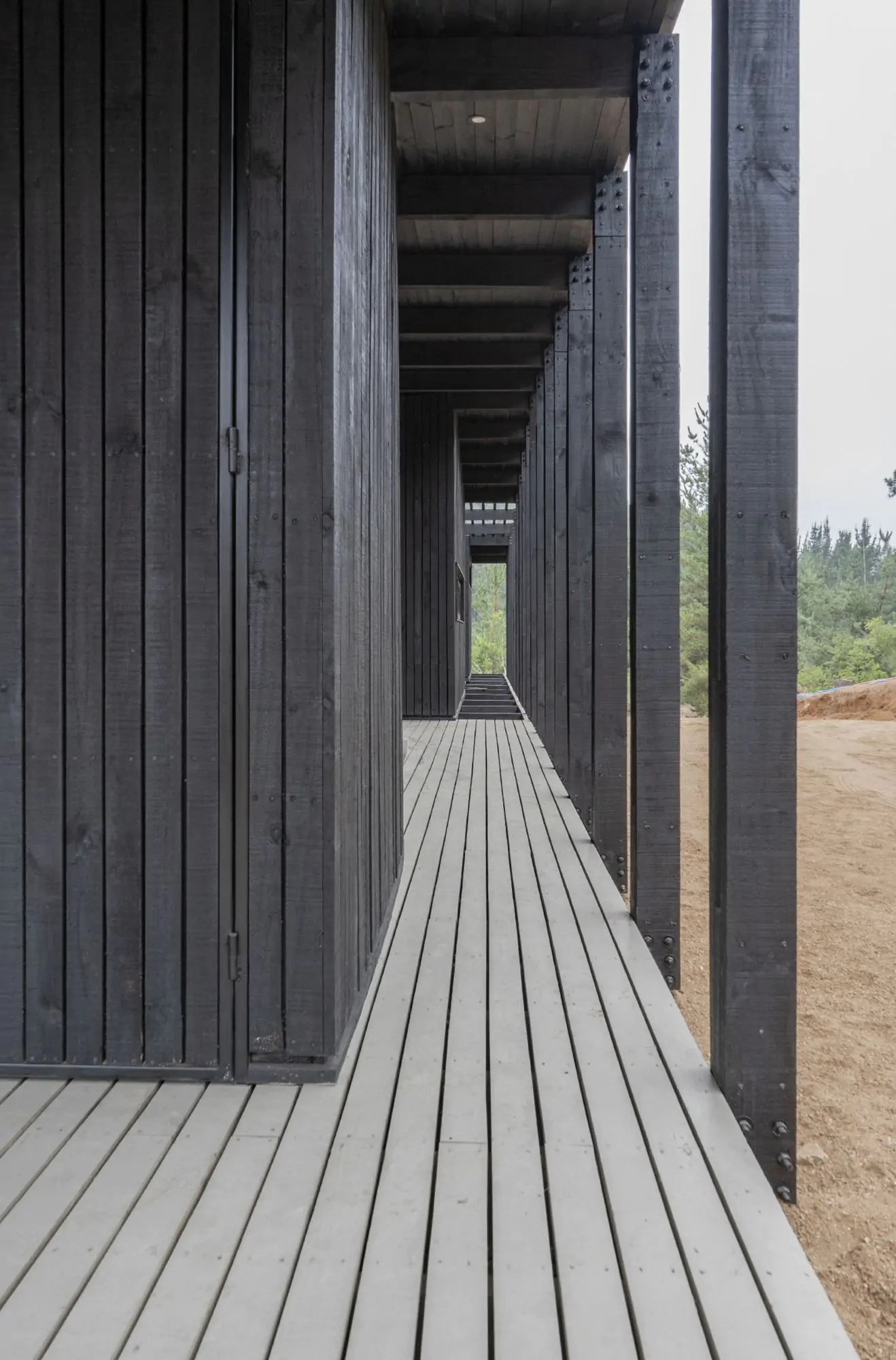

Además, se incorporan paneles SIP para las cargas verticales y proporcionar arriostramiento horizontal. A su vez, pilares compuestos, rodean el núcleo habitable y conforman una exoestructura que relaciona directamente la estructura de cubierta con el último apoyo antes de llegar a la fundación.

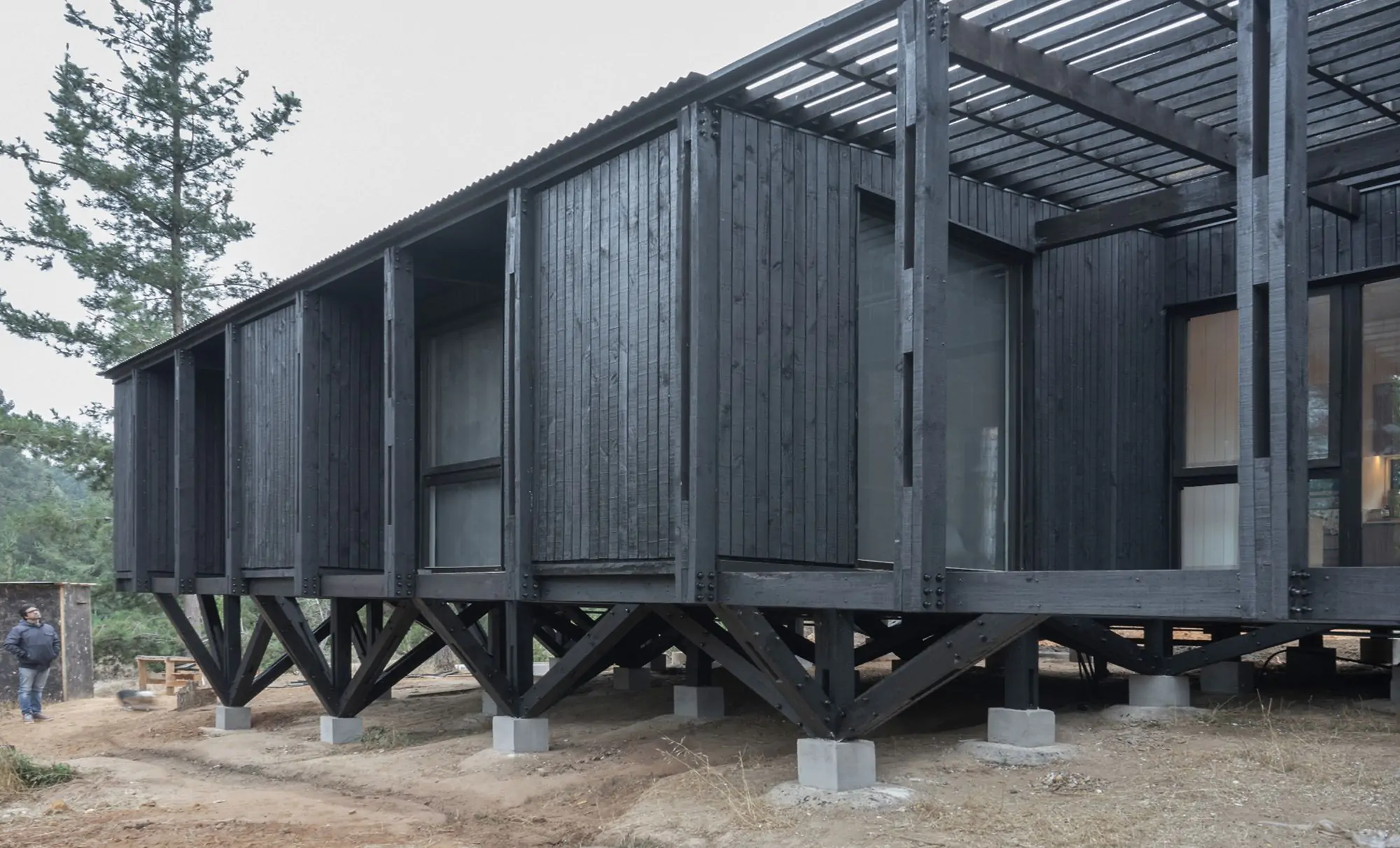

Mediante el sistema de pilarización bajo el envigado de piso, en forma de “racimos”, fue posible disminuir en más de un 30 % la cantidad de apoyos sobre el terreno y, el número de fundaciones requeridas. De esta manera, se logró reducir al mínimo la intervención sobre el suelo natural.
Desempeño Técnico
Para la totalidad de la estructura principal —pilares de fundación, estructura del envigado de entrepiso, pilares y envigado de cubierta— se utilizó madera de pino, tanto cepillada como bruta, en dimensiones comerciales de 2” × 6”, 2” × 8” y 3” × 10”, complementada con paneles SIP de 114 mm. Para proteger y teñir la madera se utilizó el producto CUTEK.
Propuesta conceptual y/o impacto
El reto fundamental consistió en resolver un sistema estructural complejo —uniones, luces y alturas— utilizando exclusivamente madera sólida de pino en medidas comerciales, evitando recurrir a madera laminada. Este enfoque reafirma la capacidad del material en su estado más básico para responder a exigencias arquitectónicas contemporáneas, potenciando la expresividad tectónica de la obra.
