Código de equipo: DIS868
Universidad: UNIVERSIDA TECNICA PARTICULAR DE LOJA
Sede: Loja
País: Ecuador
Ciudad: Loja
Equipo:
Alan Nagua
Romina Castro
Josué Garcia
Kevin Piedra
Profesores guía:
Rosa Medina
DOCUMENTOS ADJUNTOS
Video explicativo
Descripción general

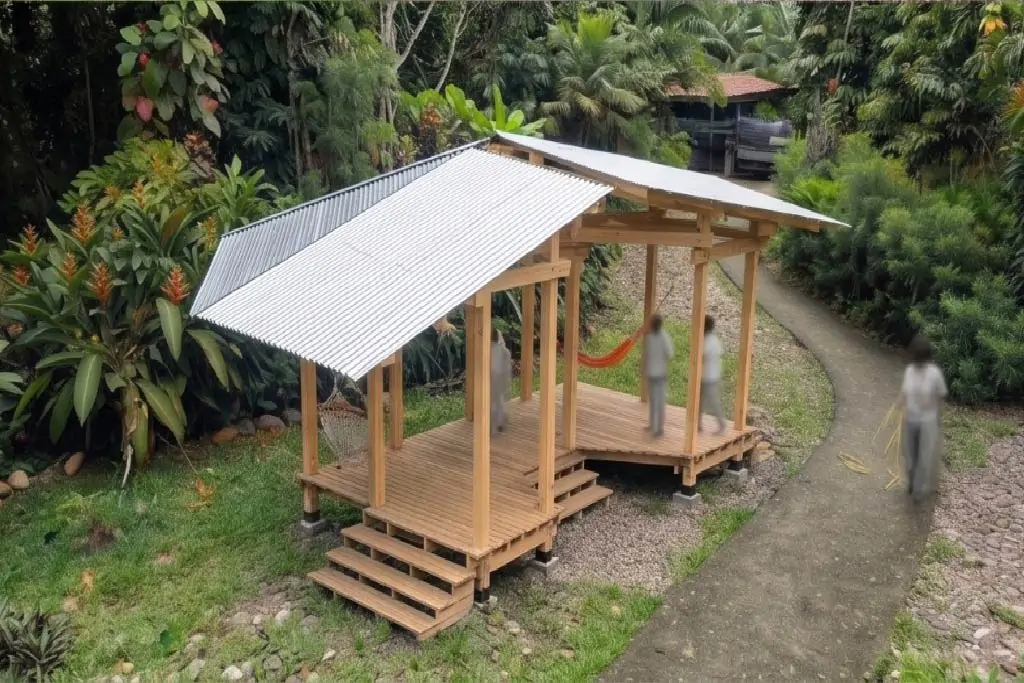

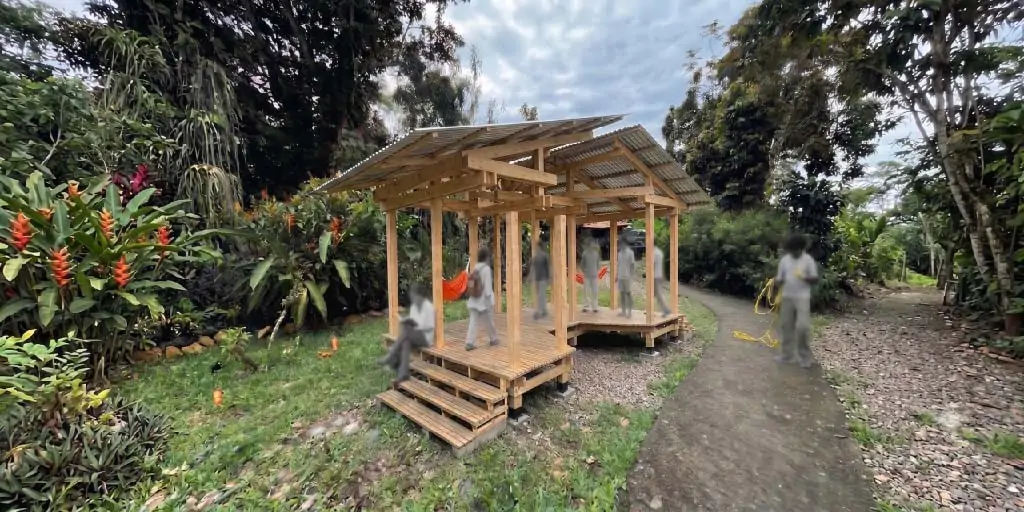

El Pabellón Sacha propone un refugio modular en madera destinado a generar un espacio abierto de sombra, descanso y encuentro en espacios públicos y naturales. Su diseño busca integrarse al paisaje mediante una estructura ligera y desmontable, permitiendo una implementación rápida y un bajo impacto sobre el entorno. El proyecto utiliza la madera como elemento principal, complementada con hormigón armado, placas metálicas de anclaje y una cubierta de lámina de zinc. Su configuración elevada respecto al terreno permite reducir la exposición de la madera a la humedad, mientras que los espacios abiertos favorecen la ventilación natural. La propuesta combina criterios constructivos, ambientales y funcionales para generar un espacio de permanencia que promueve el bienestar, la contemplación y la interacción entre los usuarios y el entorno.
Estudio del material madera.
La madera constituye el material principal del Pabellón Sacha y define su identidad arquitectónica. Se seleccionan pechiche, moral y roble, asignando a cada especie funciones de acuerdo con sus características mecánicas y de uso. Las maderas de mayor resistencia se destinan a los elementos estructurales, mientras que el roble se emplea en las plataformas y duelas del piso debido a su calidad superficial y confort para el usuario. La estructura utiliza pilares, vigas y entramados de madera, complementados con uniones mediante pernos. Esta solución permite un sistema de montaje en seco, facilitando tanto el transporte como el desmontaje y reutilización de las piezas. De esta manera, la madera no solo funciona como elemento estructural, sino también como recurso renovable que contribuye a reducir el impacto ambiental y establecer una relación material con el paisaje.
Propuesta conceptual, solución técnica y creación de valor a través del material.

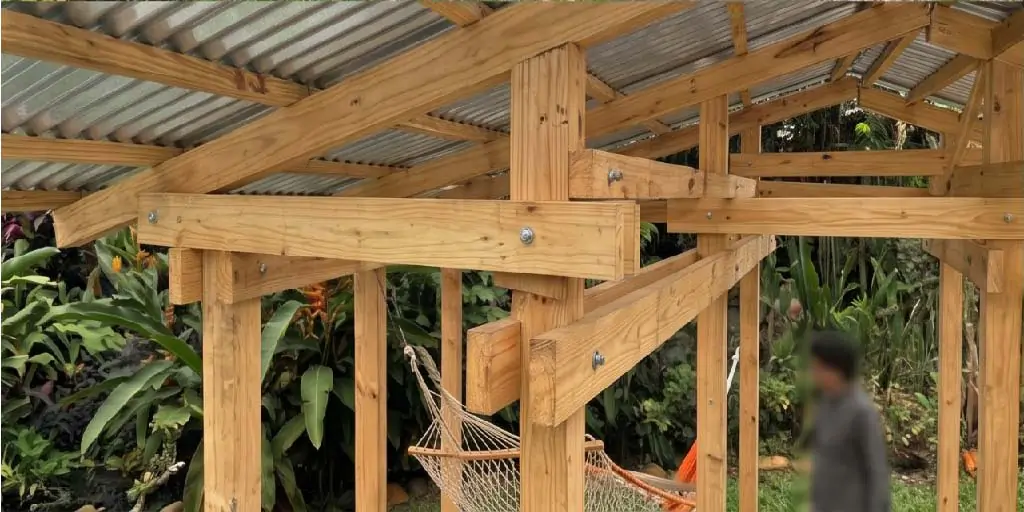

La propuesta conceptual parte de crear un refugio abierto que protege del clima, promueve el encuentro y se integra al paisaje utilizando la madera como material principal. Técnicamente, el proyecto organiza su estructura mediante una retícula modular de pilares de madera apoyados sobre placas metálicas de anclaje y dados de hormigón armado. Esta solución permite elevar la construcción del suelo y disminuir el contacto de la madera con la humedad. Las uniones empernadas permiten un montaje sencillo, seguro y reversible, reduciendo la necesidad de procesos húmedos y facilitando el desmontaje. El valor del material se expresa tanto en su función estructural como en su aporte ambiental, formal y sensorial. La utilización de madera sostenible permite construir una identidad vinculada al entorno y generar una arquitectura ligera, desmontable y de bajo impacto.
Solución formal y de producción
La solución formal se desarrolla mediante un sistema modular y repetible, compuesto por elementos ligeros que facilitan el transporte, montaje y desmontaje. La estructura está conformada principalmente por pilares, vigas y entramados de madera, mientras que la cubierta inclinada de lámina de zinc proporciona protección frente a la radiación solar y la lluvia. La producción se plantea mediante piezas de dimensiones estandarizadas y uniones empernadas, permitiendo un proceso constructivo en seco y reduciendo los tiempos de ejecución. Esta lógica constructiva también facilita la sustitución de componentes individuales y la posibilidad de reutilizar la estructura. Formalmente, el pabellón mantiene una configuración abierta y ligera que favorece su integración con el paisaje. La combinación entre modularidad, repetición y componentes desmontables permite adaptar el sistema a diferentes contextos y necesidades de uso.
Cualidad funcional

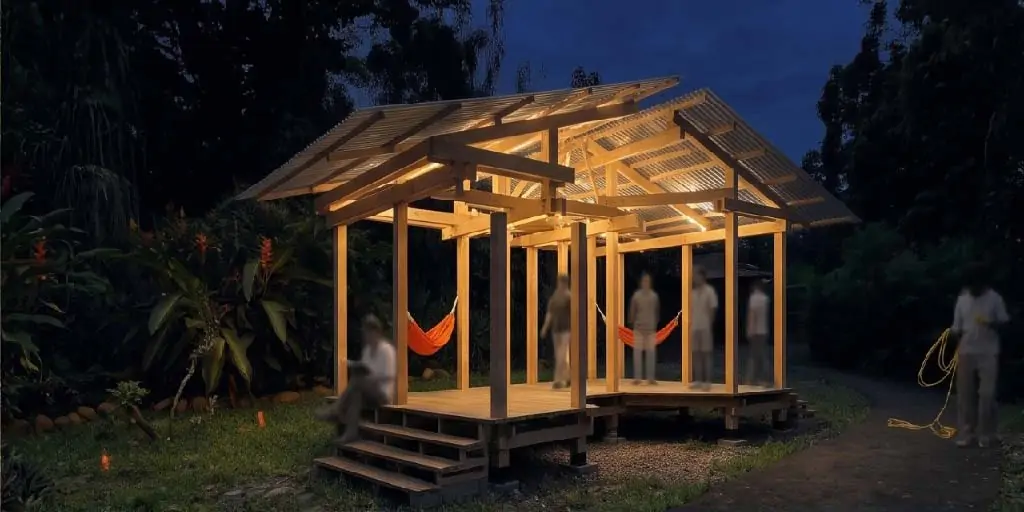

La cualidad funcional del Pabellón Sacha se basa en su capacidad para ofrecer sombra, descanso, encuentro y protección climática dentro de espacios públicos y naturales. Su configuración abierta permite una circulación constante del aire y favorece el confort térmico mediante ventilación natural. La cubierta inclinada genera sombra y protección frente a la lluvia, mientras que la plataforma elevada establece una transición entre el recorrido exterior y el espacio de permanencia. La estructura modular permite adaptar el pabellón a diferentes contextos y necesidades. Además, su sistema desmontable facilita el transporte, montaje y mantenimiento. El proyecto incorpora también un uso nocturno mediante iluminación cálida, transformando el espacio en un punto de encuentro, seguridad y contemplación. De esta manera, la funcionalidad no depende únicamente de los elementos arquitectónicos, sino también de su relación con el clima, el paisaje y las actividades de los usuarios.
Impacto y potencialidad de la innovación
El Pabellón Sacha plantea una alternativa de bajo impacto ambiental mediante el uso de madera sostenible, construcción en seco y un sistema modular desmontable. La posibilidad de desmontar y reutilizar sus componentes permite reducir residuos y disminuir la intervención sobre el terreno. Su estructura elevada, la ventilación natural y la cubierta inclinada contribuyen al confort ambiental sin depender de sistemas mecánicos de climatización. La innovación también se encuentra en la capacidad de adaptación del sistema, ya que los módulos pueden responder a diferentes contextos y necesidades de uso. El empleo de uniones empernadas permite reemplazar piezas individuales y prolongar la vida útil de la estructura. En conjunto, el proyecto integra materialidad, construcción y estrategias ambientales para generar un refugio replicable, ligero y respetuoso con el entorno, fortaleciendo nuevas formas de interacción entre arquitectura, paisaje y comunidad.
