Empresa/Oficina: AJ Arquitecturas
Arquitecto a cargo: Daniel Jovè y Cecilia Albini
Ingeniero estructural: Pedro Chàvez
Ubicación: XI Region de Aysèn
Pais de obra: Chile
Superficie construida:<100
Año: 2021
Ir al Sitio Web
Fotografo: Daniel Jovè
Categoría: Categoría A: Obras con programas de vivienda
DOCUMENTOS ADJUNTOS
Memoria del proyecto
DESCRIPCION DEL PROYECTO.
El diseño de este refugio familiar de 60 m2, responde a la contemplación permanente del lago a través del bosque de lengas que lo separa del mismo, implantándose en un claro natural del sitio en la XI Región de Aysèn. Las tres premisas que lo guiaron fueron: un sólo espacio interior, un sólo material crudo, máxima visión de la copa de los arboles. Y el principio rector, la sencillez, tanto en lo estético como en lo ejecutivo.

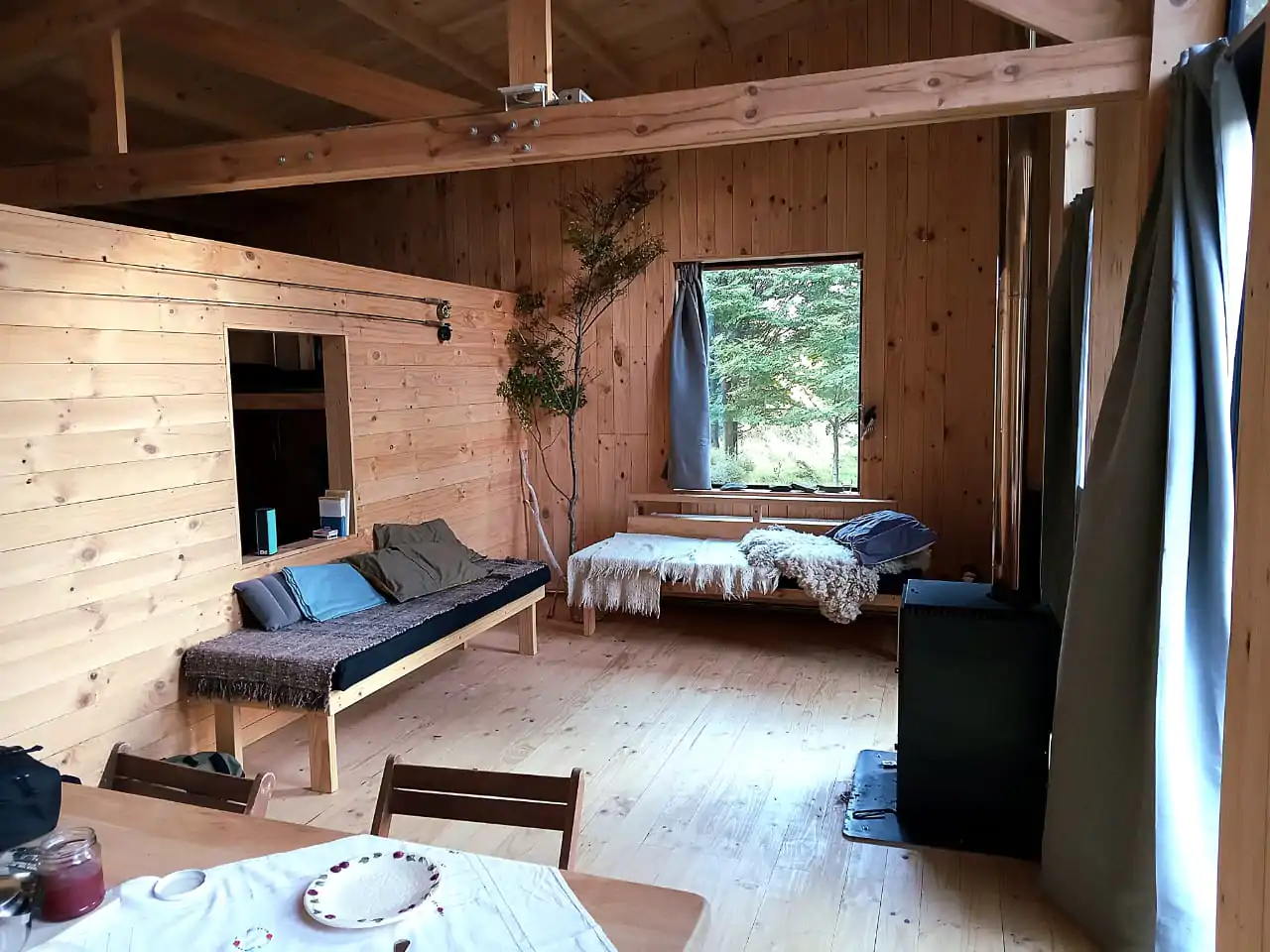

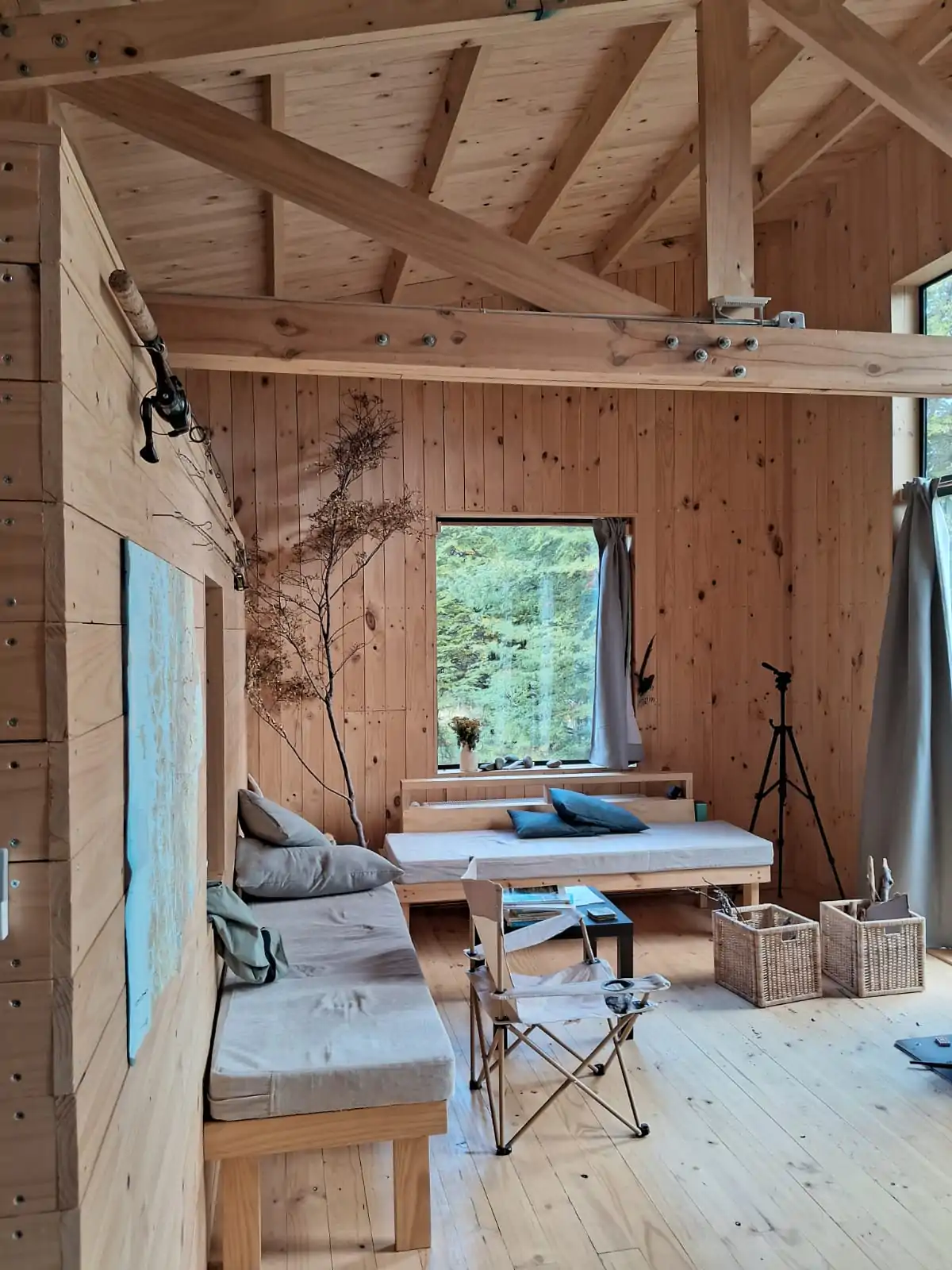

La planta se articula entre el cubo cerrado del baño principal y la “mampara corchete” donde se respalda el estar de un lado y el camarote y el guardado de cocina por el otro, cubierta por un único techo que se percibe con sus 2 cerchas, de frente a fondo, definiendo el partido.

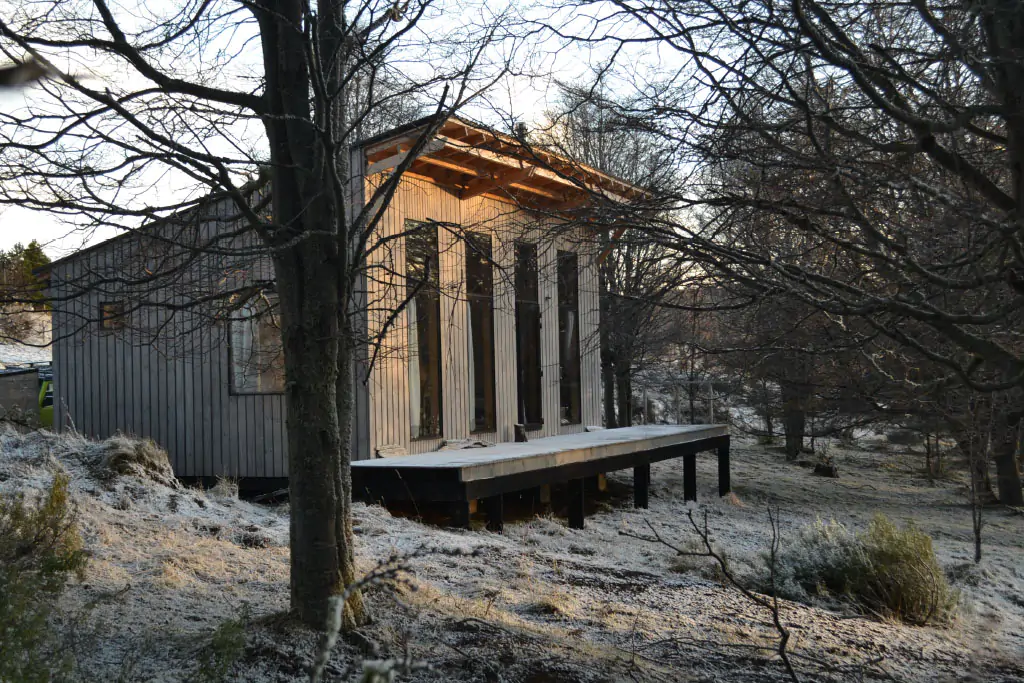

La volumetría general recuerda a los puestos de los arrieros que todavía permanecen en pie en medio de los campos patagónicos.
Innovación en el uso de la madera
INNOVACION EN EL USO DE LA MADERA.
Tanto en la estructura como en el cerramiento vertical y horizontal, en el piso y en todo el equipamiento, se empleó madera de pino radiata, asequible en cualquier distribuidor de materiales y posible de ejecutarse con la mano de obra local, cuya tradición constructiva es en madera. Se prefirió el pino sobre la lenga no solo por su menor precio de mercado sino por el proceso de secado incorporado en la venta.
Se eligió un modulo no mayor a 3,00 ml de separación entre poyos, permitiendo la mejor utilización de los largos comerciales de 3,20 tanto en escuadrías macizas y de tabla.

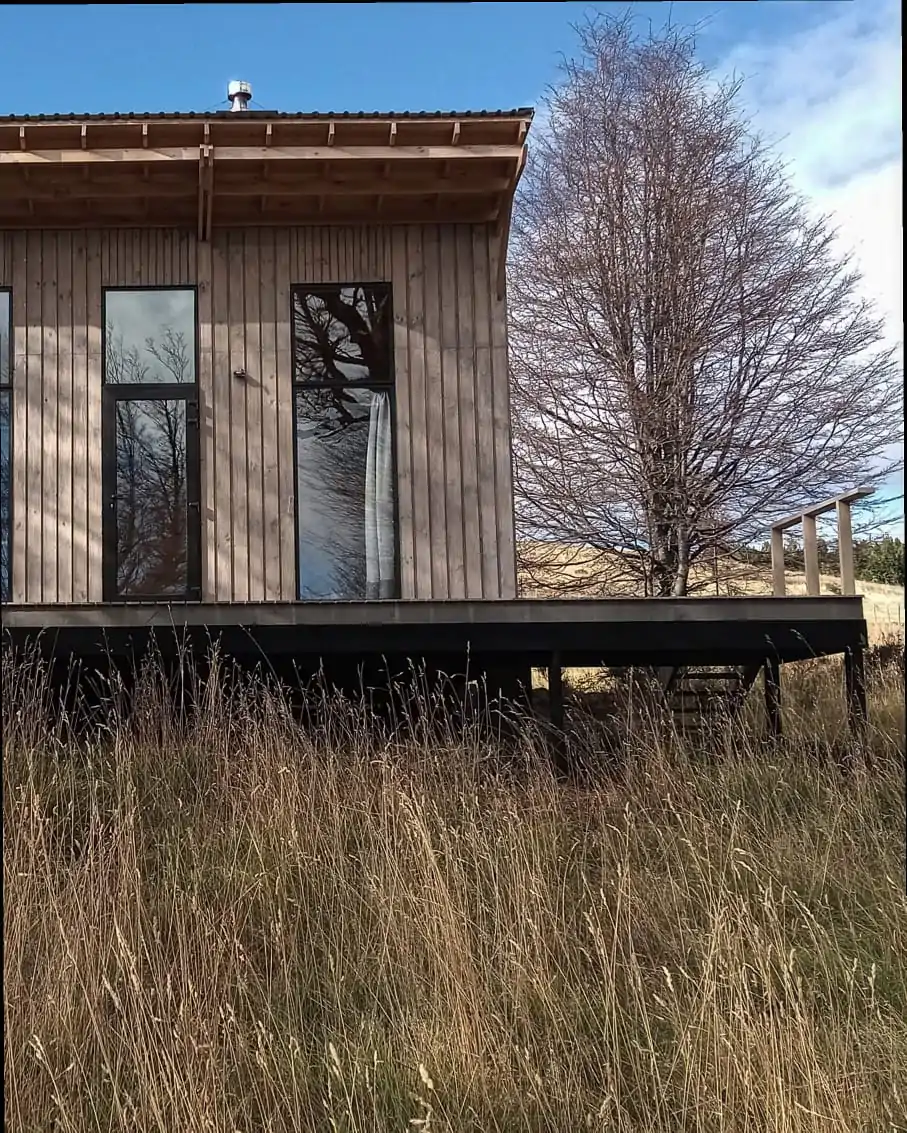

Se evitaron las pinturas de terminación en el interior, dejándolo crudo y aplicando en el exterior Cerestein gris (sin película) de matiz semejante a los colores del entorno.
Se prefirió el uso del excedente de tablas de 1x5” con el mismo stein, para el deck exterior, en vez de pino impregnado, permitiendo revisar comparativamente su duración.
Desempeño Técnico
DESEMPEÑO TECNICO.

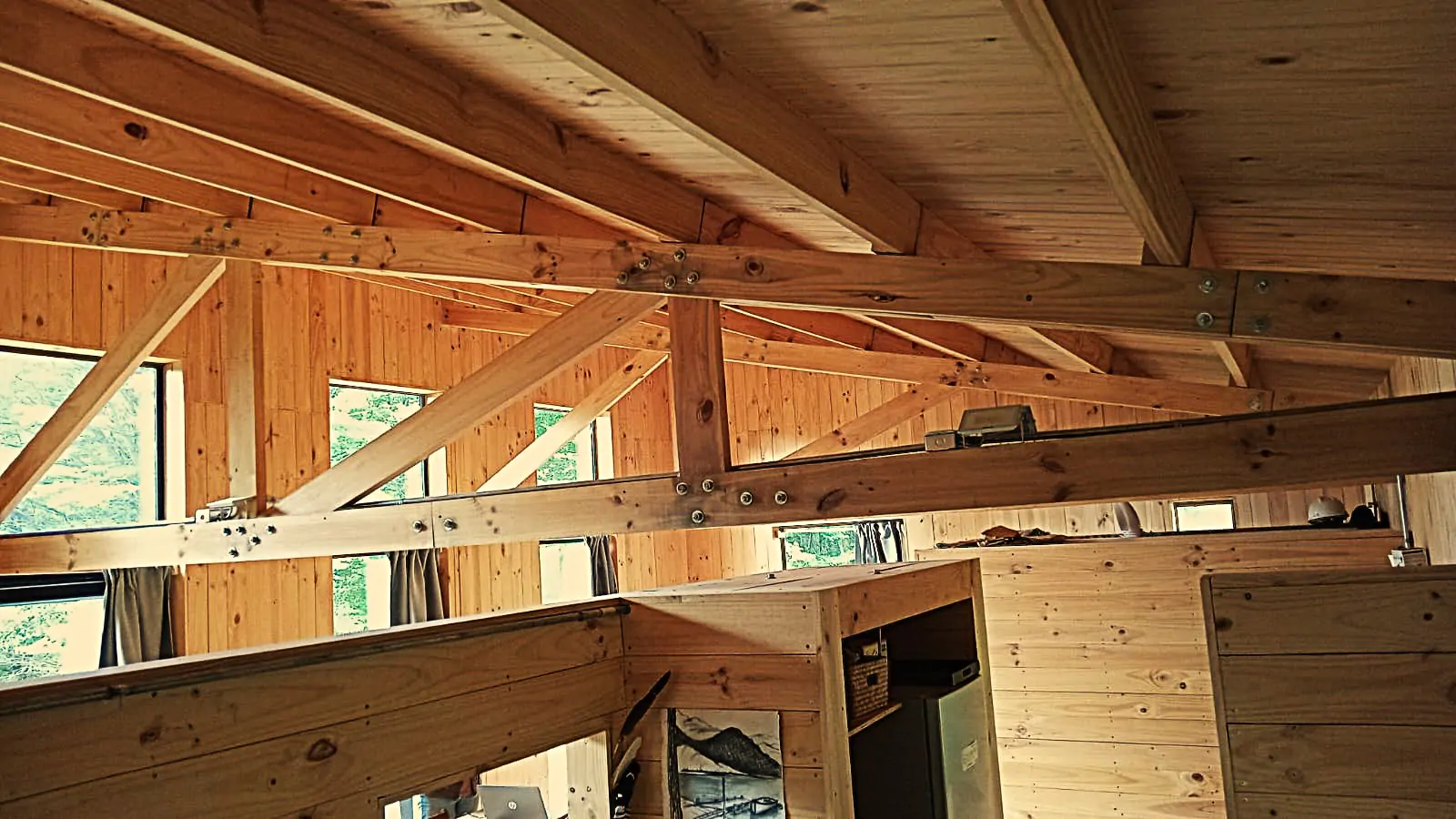

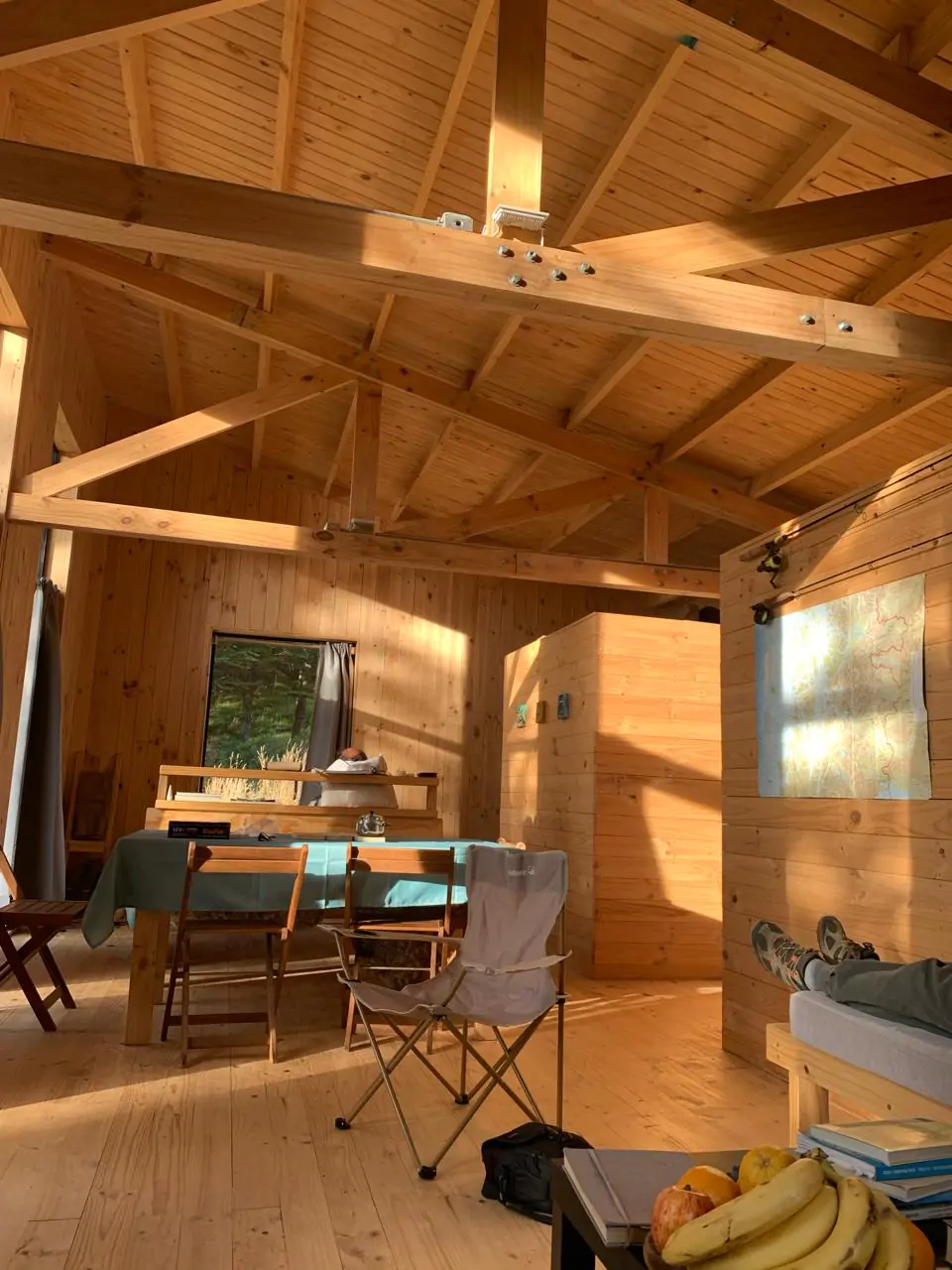

Si bien para el “catre” del piso como para el forjado del techo se emplearon largos completos de 2x10”,2x8” sin empalmes, para el armado de las cerchas, de 3 secciones de 2x6”, se traslaparon los largos, fijándolos con hilos de ½” con golilla y tuercas, logrando una luz de 5,90 m. entre apoyos y una flecha menor a 7 mm.

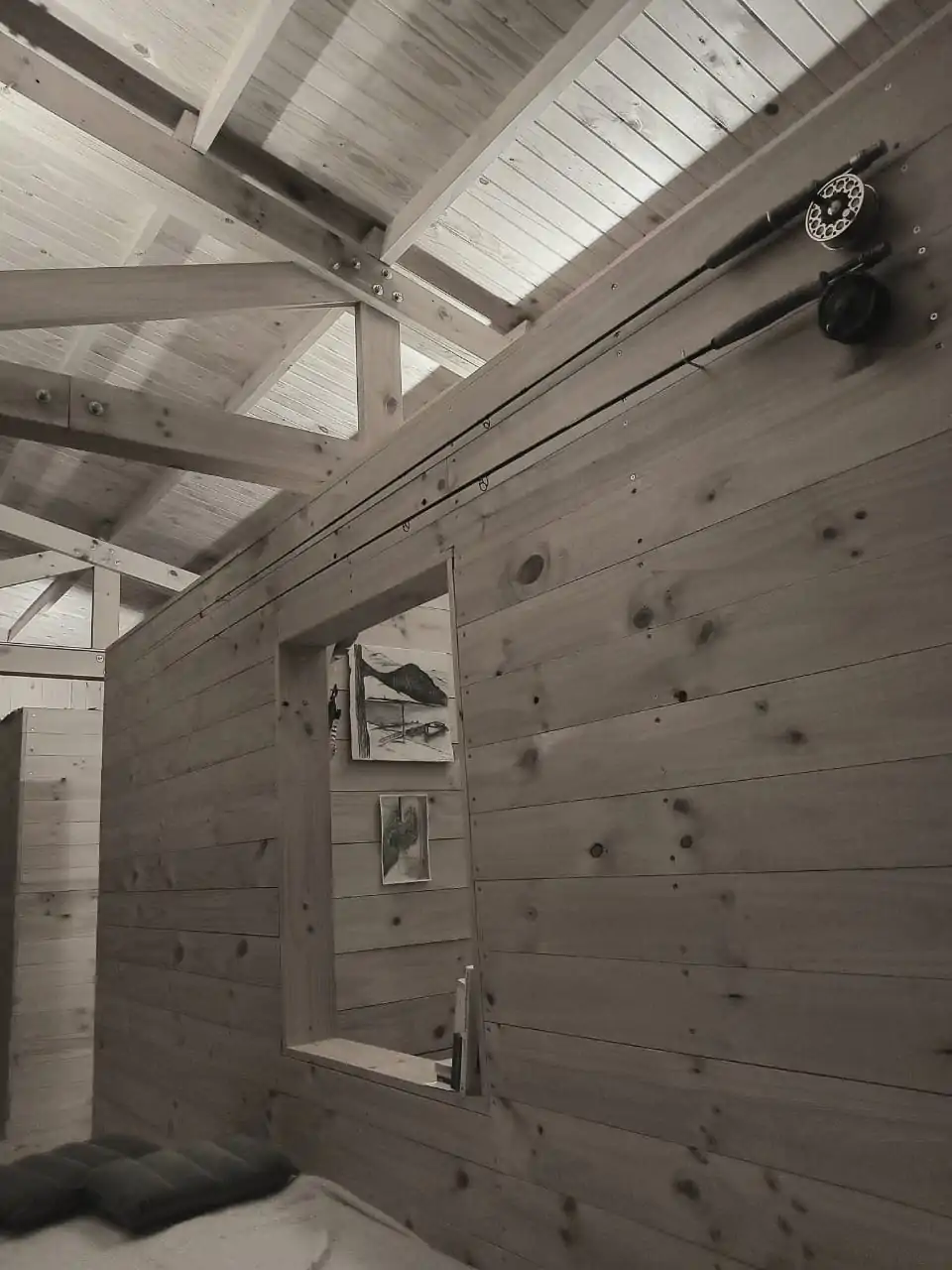

Para el cerramiento se emplearon pie derechos cada 60 cm de 2x5” de pino dimensionado, cumpliendo la norma térmica con lana mineral entremedio, tomando el exterior con placa carpintera de 12,5 mm y revistiendo ambos lados con tabla de 1x4” y 5” previo manto hidráulico exterior.

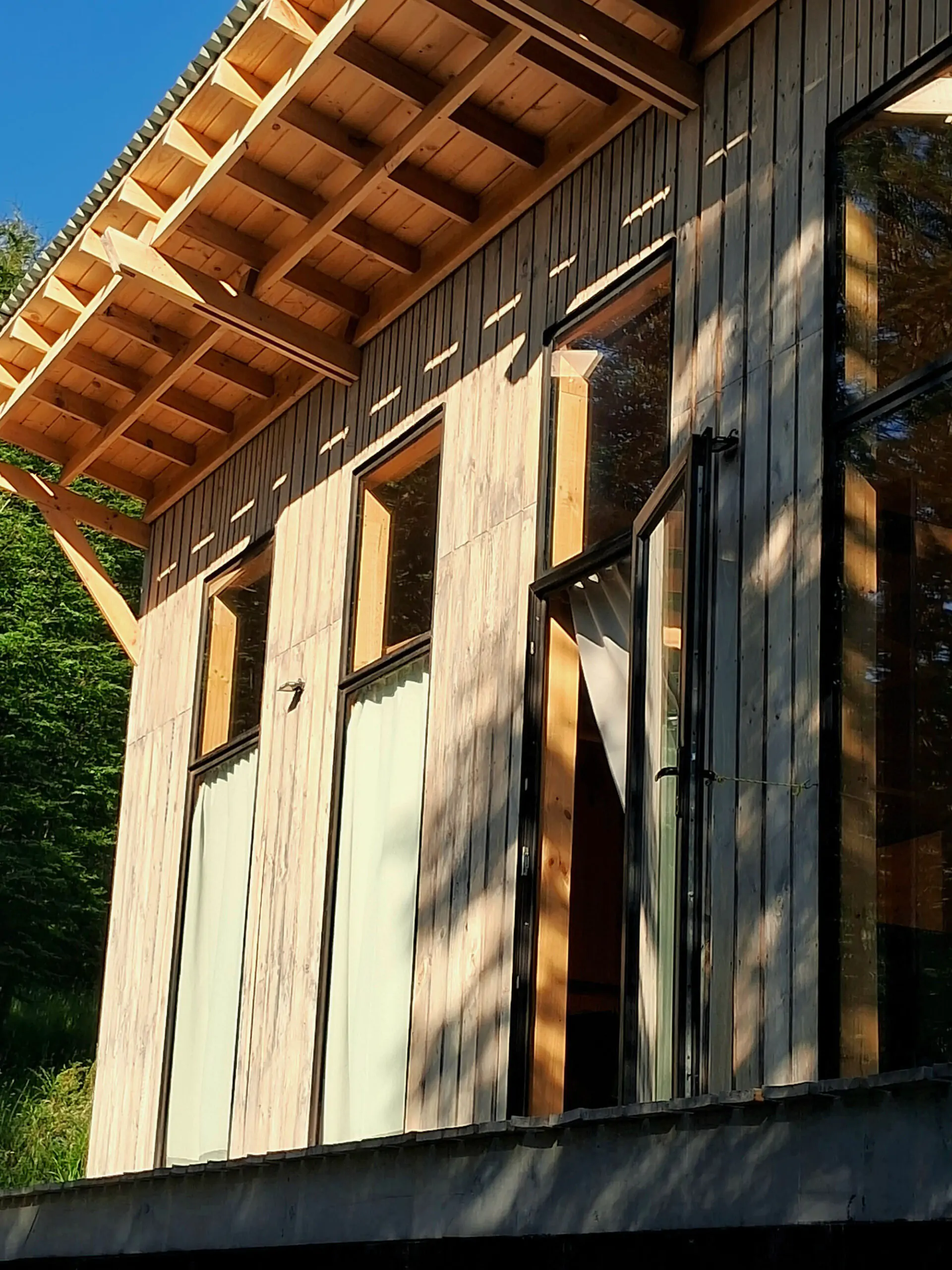

La ganancia de calor, imprescindible en zonas extremas, fue la que definió la colocación de los cristales de termo panel en el plomo exterior de las aberturas, evitando 10 m2 de puentes térmicos en los alféizares.
La habitabilidad se completa con un sistema sanitario de agua potable desde el lago, elevada por bomba a un estanque enterrado en lo más alto del sitio, que por gravedad llega al servicio. Se completa con fosa séptica y caños percolados.

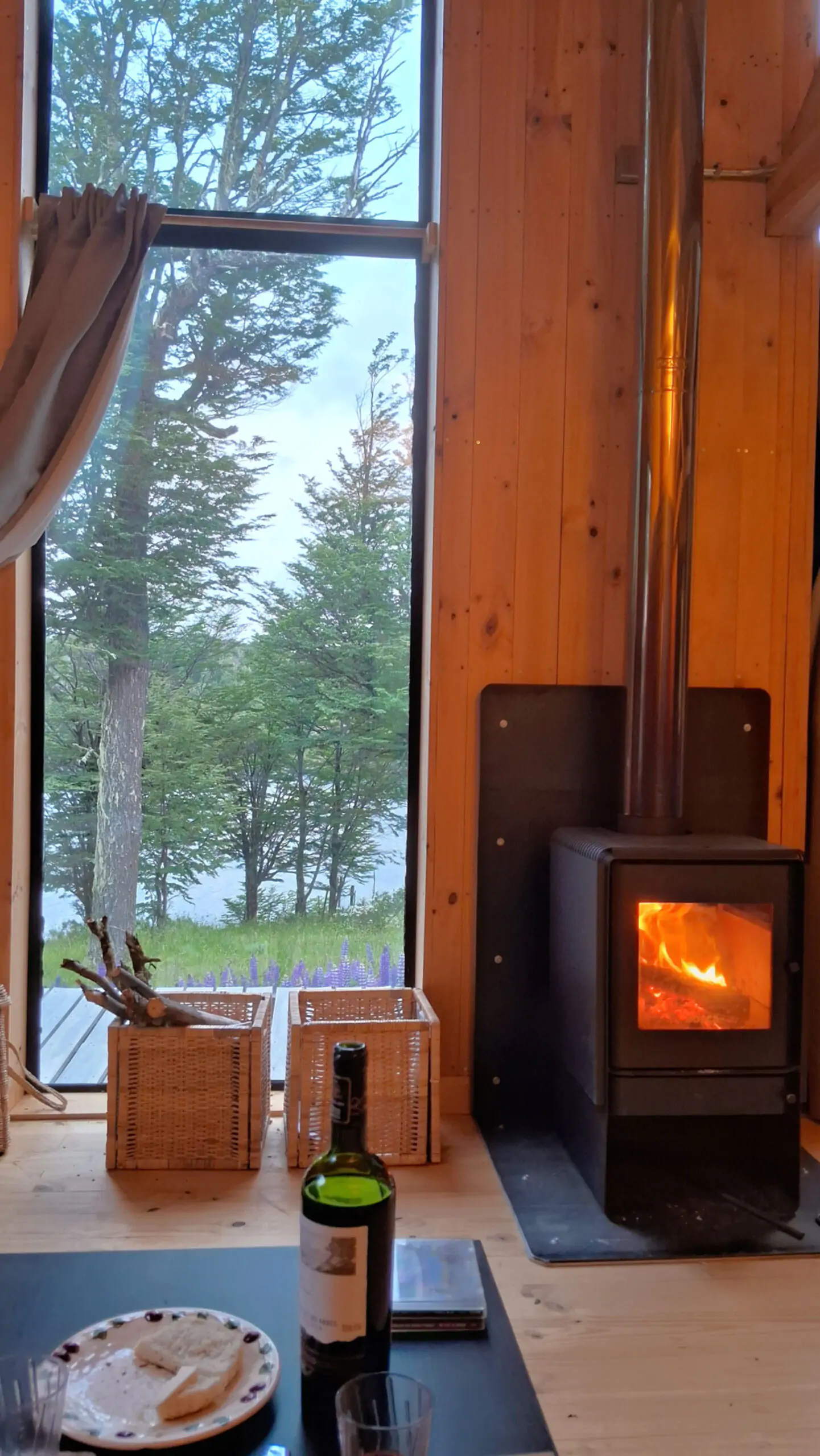

El sistema de calefacción es mediante caldera-califont con 5 radiadores y estufa a leña.
La “caja” de obra se cerró en 4 meses, quedando los 45 días siguientes para los paramentos interiores y las instalaciones sanitaria, eléctrica y de calefacción.
Propuesta conceptual y/o impacto
PROPUESTA CONCEPTUAL
El tiempo de ejecución de 5 meses y medio fue el proyectado, lo que nos demostró que el “mono-material” madera, con el que se resolvió toda la construcción y que había sido una premisa de diseño, puesto en manos de experimentados maestros locales, sumada a un oportuno y constante suministro de materiales, es notoriamente ventajoso para ejecuciones en lugares remotos de la infinita Patagonia Chilena.
