Código de equipo: DIS836
Universidad: Fundación Instituto Profesional Duoc UC
Sede: san Carlos de Apoquindo
País: Chile
Ciudad: las condes
Equipo:
Alvaro
Profesores guía:
Isidora soledad guarda aguirre
DOCUMENTOS ADJUNTOS
Video explicativo
Descripción general

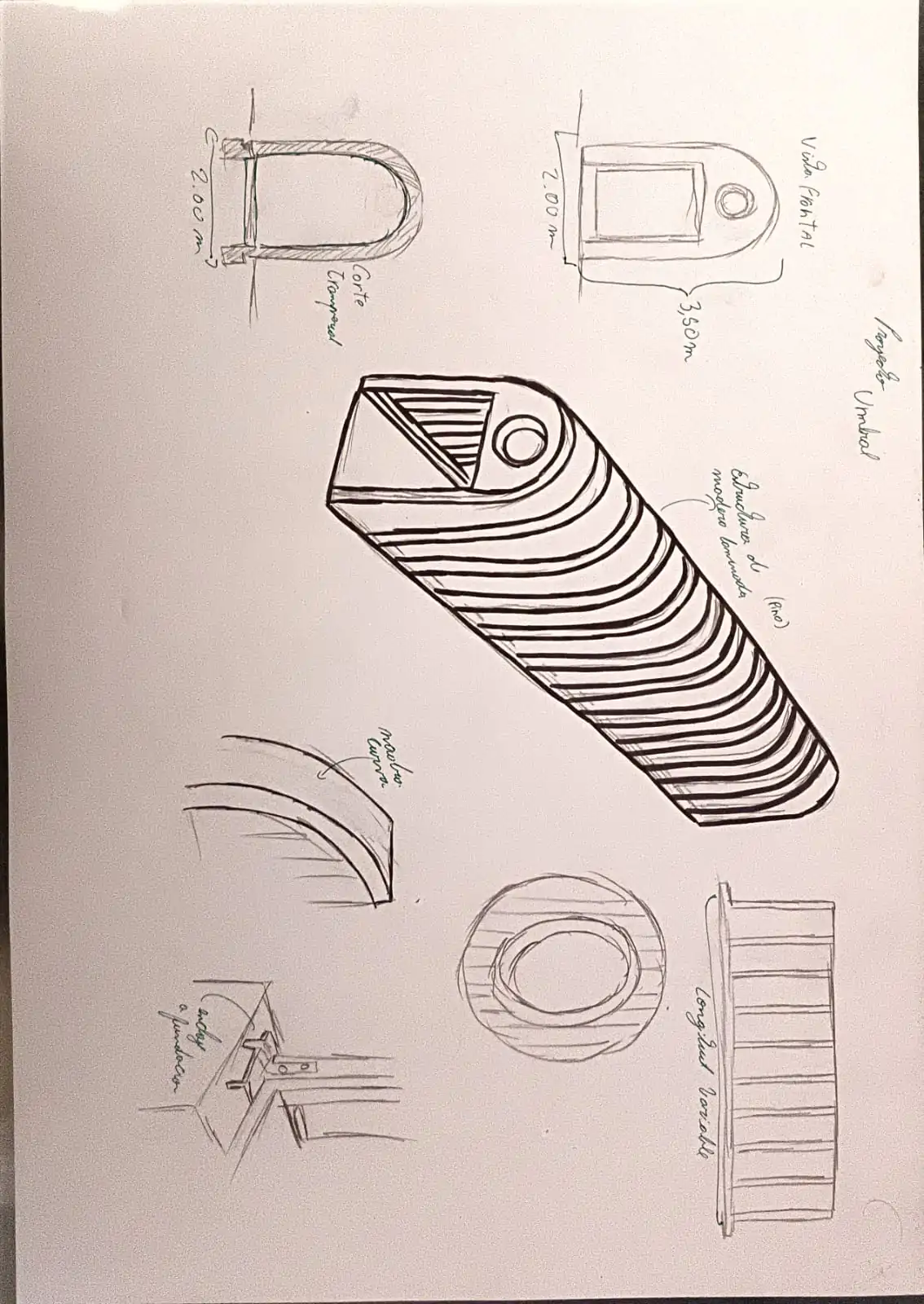

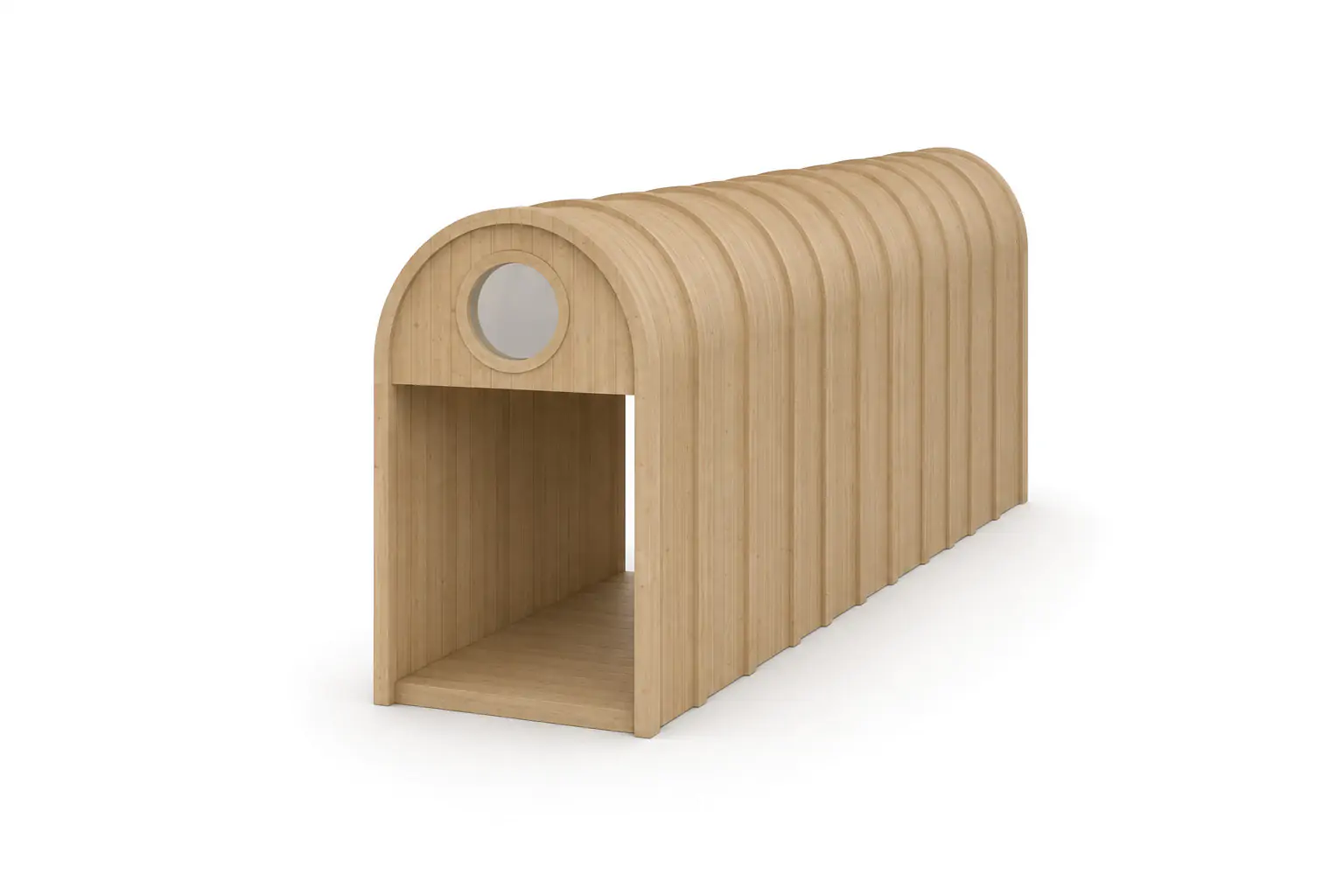

Umbral es un refugio peatonal longitudinal para vías públicas que transforma el desplazamiento cotidiano en una experiencia de resguardo, orientación y pausa. Su envolvente continua de madera forma un arco habitable de 3,50 m de altura y 2,00 m de ancho. Los laterales y la cubierta están cerrados; el acceso frontal incorpora un óculo iluminado y la salida posterior permanece abierta, asegurando circulación continua, visibilidad y una clara lectura de entrada y salida. El sistema se plantea modular para adaptarse a diferentes longitudes y contextos urbanos.
Estudio del material madera.
La estructura principal se propone en pino radiata laminado encolado, especie exótica ampliamente disponible en Chile, apropiada para fabricar costillas curvas estables, resistentes y repetibles. La laminación permite aprovechar piezas de menor sección, seleccionar defectos y orientar la fibra siguiendo el esfuerzo del arco. Para el revestimiento exterior se consideran tablas radiales o semirradiales de pino radiata termotratado, cuya menor variación dimensional favorece el comportamiento frente a humedad y cambios térmicos. Las caras visibles se seleccionan por continuidad de veta y tono; los cortes tangenciales se reservan para zonas interiores protegidas. Como alternativa de mayor durabilidad puede emplearse madera nativa certificada únicamente en piezas de alto contacto o desgaste, evitando presionar recursos de crecimiento lento.
Propuesta conceptual, solución técnica y creación de valor a través del material.
La oportunidad detectada es la falta de infraestructura peatonal que proteja de lluvia, viento y radiación sin convertir la vereda en un espacio cerrado o inseguro. El concepto “Umbral” surge como una transición entre exposición y refugio: la repetición de arcos conduce el recorrido, mientras el óculo funciona como hito luminoso e identidad del proyecto. Técnicamente, cada módulo se compone de costillas de madera laminada unidas por largueros y una subestructura secundaria. El revestimiento se fija con tornillería inoxidable oculta y cámara ventilada; las juntas incorporan separación, goterón y barrera impermeable para permitir dilatación y evacuación de agua. Las costillas se conectan a placas de acero galvanizado elevadas del pavimento y ancladas a dados de hormigón, evitando el contacto directo de la madera con el suelo. Uniones apernadas y piezas reemplazables facilitan montaje, inspección y reparación. La madera agrega calidez, absorción visual y una escala más humana que las soluciones metálicas convencionales.
Solución formal y de producción

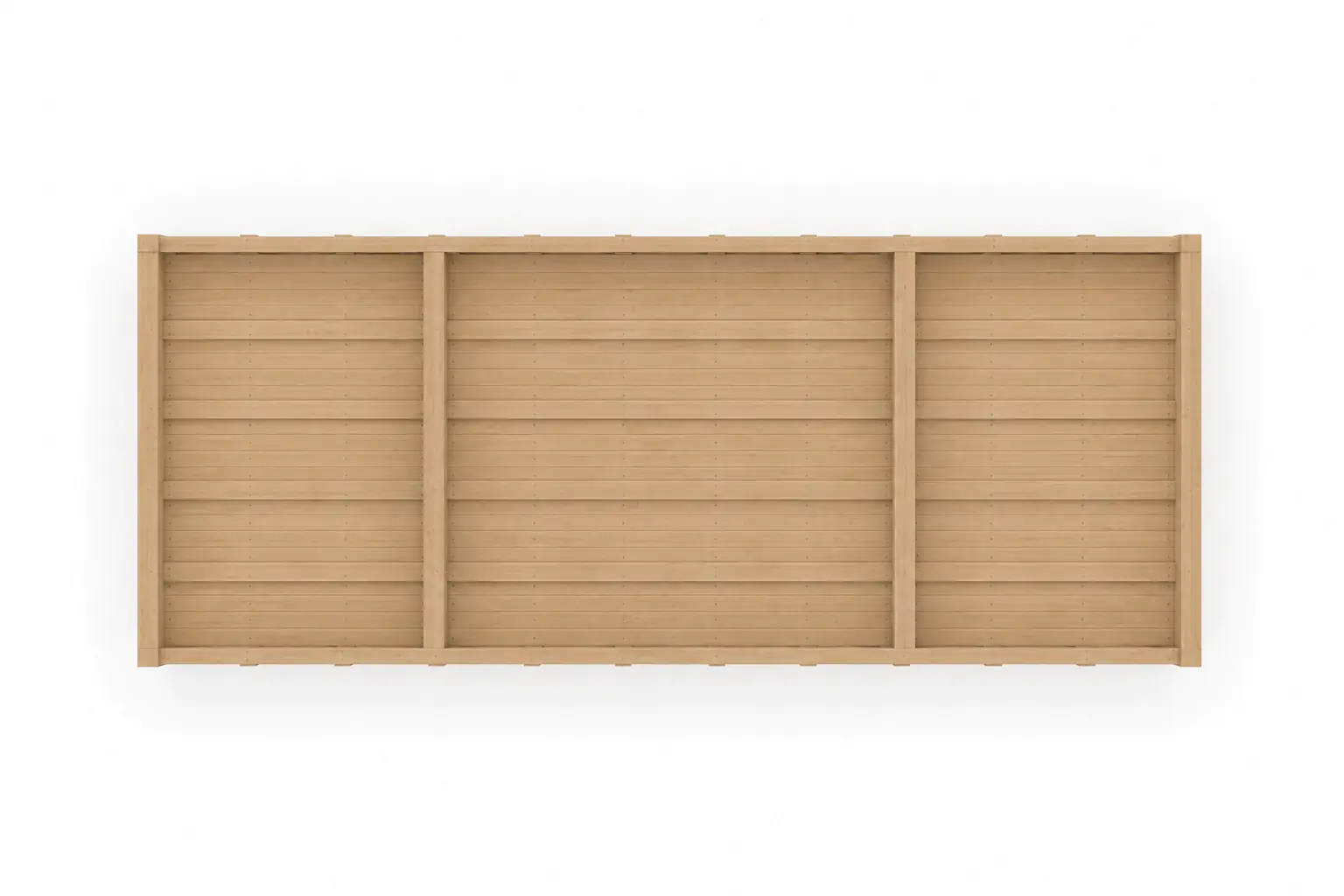

La forma de bóveda responde simultáneamente a estructura, protección y reconocimiento: distribuye cargas, evita aristas expuestas y genera una envolvente continua. La fabricación se basa en costillas seriadas obtenidas mediante laminación sobre molde, mecanizado CNC de encuentros y plantillas de perforación que aseguran precisión. Los módulos se prearman en taller, donde se controlan humedad, adhesivado, sellado y terminaciones, y luego se trasladan para un montaje en seco. El pino radiata laminado se concentra en los elementos resistentes; tablas delgadas termotratadas resuelven la piel curva y paneles desmontables protegen los laterales. Esta jerarquía material reduce desperdicios, acelera la instalación y permite una manufactura consistente.
Cualidad funcional
Umbral protege el recorrido sin interrumpirlo. El ancho de 2,00 m permite el cruce de usuarios y favorece la accesibilidad; la altura evita sensación de encierro. La salida posterior abierta mantiene ventilación natural y continuidad visual, mientras la iluminación LED cálida, integrada y protegida, mejora la percepción nocturna. La modulación admite sustituir piezas dañadas sin desmontar el conjunto. Los tratamientos, drenajes y separaciones del suelo responden a las condiciones higroscópicas de la madera y prolongan su vida útil con mantenimiento programado.
Impacto y potencialidad de la innovación
La propuesta lleva la madera laminada desde la edificación hacia un producto urbano replicable, combinando infraestructura, experiencia sensorial e identidad local. Se diferencia por integrar estructura y envolvente en un lenguaje continuo, por su óculo como señal de orientación y por un sistema reversible de componentes reparables. Su fabricación digital y modular permite variar longitud, incorporar iluminación, señalética o captación solar y adaptarse a veredas, parques, accesos institucionales y conexiones de transporte. El escalamiento puede realizarse mediante una familia de módulos normalizados producidos por talleres regionales, reduciendo tiempos de obra y favoreciendo cadenas de valor asociadas a madera certificada. Así, Umbral propone una aplicación contemporánea, visible y técnicamente responsable del material.
