Código de equipo: DIS3720
Universidad: Universidad Técnica Federico Santa María
Sede: Campus San Joaquín
País: Chile
Ciudad: Santiago
Equipo: Camilo Zirotti, Gabriel Melo
Profesores guía:
Natalia Burgos
DOCUMENTOS ADJUNTOS
Descripción general

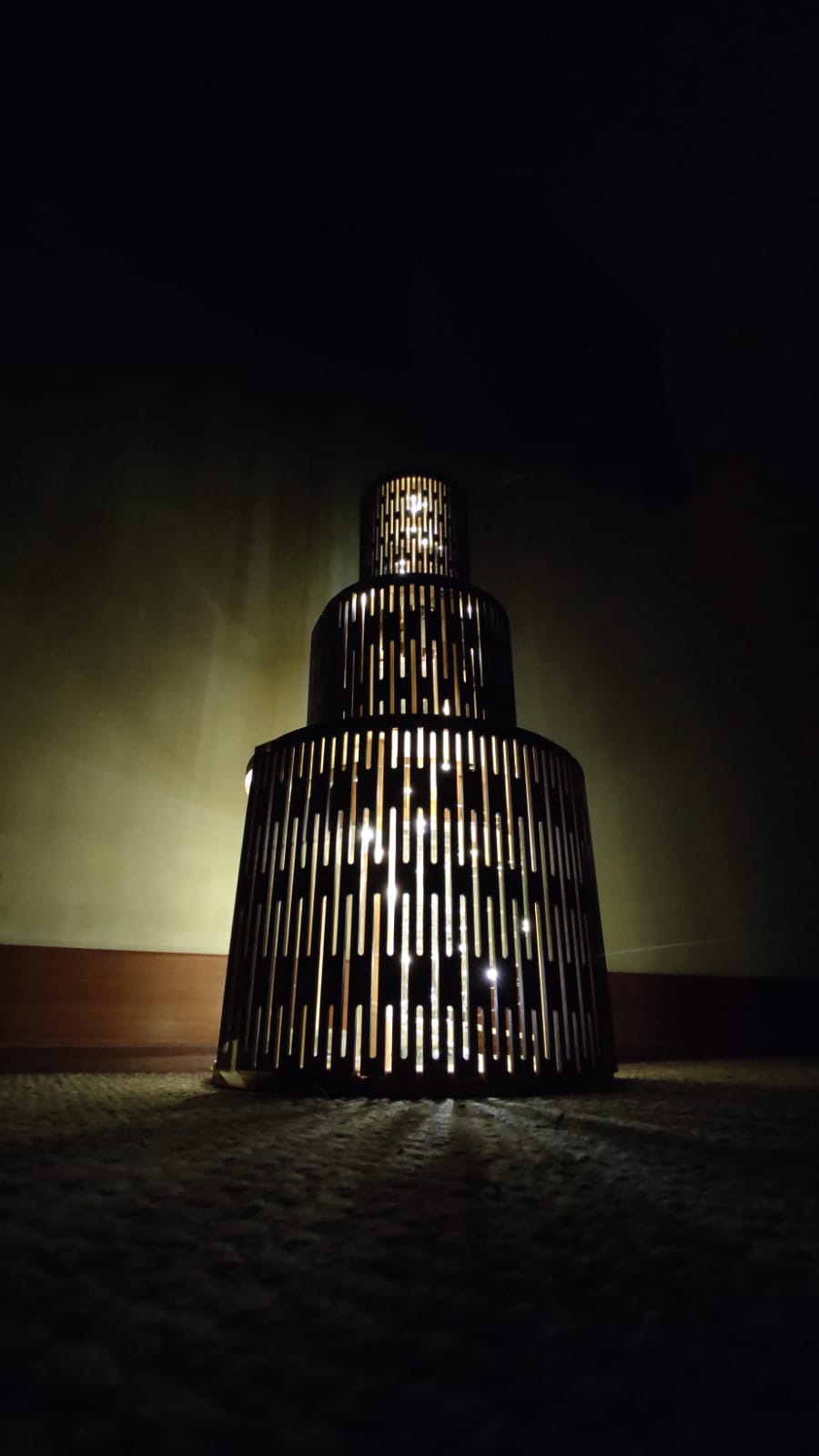

CylinLigth es una lámpara de forma cilíndrica, que cuenta con un sistema retráctil, el cual le permite adoptar distintas alturas dependiendo del lugar e instancia en la que se instale.
Generación conceptual, solución técnica y creación de valor a través del material
Se utilizó madera para crear la lámpara ya que este es un material sumamente maleable, es decir, es un material fácil de trabajar con distintos tipos de máquinas o herramientas. Además de sus propiedades físicas ya que es ligero y resistente, lo que aporta a su transportabilidad. Sumado a esto es un material con un precio bajo en comparación con otros materiales como podrían ser distintos metales.
Solución formal y de producción
Para la creación de la lámpara se utilizó una máquina fresadora CNC que elaboró 6 anillos que conforman los cilindros, los cuales se ensamblan a tarugos para crear las 3 estructuras principales, mientras que para la plancha exterior se utilizó una cortadora láser para generar los patrones KERF y así mismo lograr que se envuelva alrededor de las estructuras. En cuanto a los costos de producción la mano de obra costaría alrededor de 69.000CLP de acuerdo al salario mínimo y a los días hábiles de trabajo. A esto se le suma el costo de los materiales que ronda los 15.000CLP.
Cualidad funcional
El mecanismo y estructura de la lámpara se encuentran recubiertas por una capa de MDF con patrones de corte KERF, lo que consiste en hacer cortes a través del material para debilitarlo y lograr que sea más flexible, lo cual permite que estos mismos cortes proyecten patrones de luz, que aportan al diseño y ambientación del espacio en el que se encuentra. La lámpara en su forma más compacta consta de 1 piso de 20 cm de alto, el cuál en su interior cuenta con otros 2 adicionales de la misma altura y un sistema de tarugos que sirven de guías para levantarlos. Los pisos ya elevados se tuercen en sentido antihorario, para que así queden apoyados en 3 soportes por piso para lograr expandir CylinLight. Cada piso está conformado por 2 anillos hechos con terciado de 12mm de espesor y conectados por tarugos lisos de 19mm de diámetro en los 2 pisos inferiores y de 10mm de diámetro para el piso superior. Las guías están también hechas con tarugos, pero estos son de 8mm de diámetro. La iluminación de CylinLight proviene de luces led color amarillo enrrollados en los tarugos de cada piso.
Impacto y potencialidad de la innovación
Su cualidad de cambiar su altura le permite ahorrar espacio de transporte y almacenamiento. Además le permite adaptarse a distintas situaciones, como por ejemplo, puede mantenerse a una altura baja sin molestar en una mesa con personas conversando o puede adornar vistosamente con sus tres pisos en un buffet de postres.
