Diametro 40

Código de registro: ARQ689, ARQ689
Universidad y sede: Universidad de Valparaiso; Escuela de Arquitectura, Universidad de Valparaiso; Escuela de Arquitectura
Equipo: Javiera Burgos; Nilda Vegas; Constanza Quintana; Natalie Zamora, Javiera Burgos; Nilda Vegas; Constanza Quintana; Natalie Zamora
Profesores guí­a: Osvaldo Bizama; Romina Araya, Osvaldo Bizama; Romina Araya
Video (Si aplica):



CONTEXTO

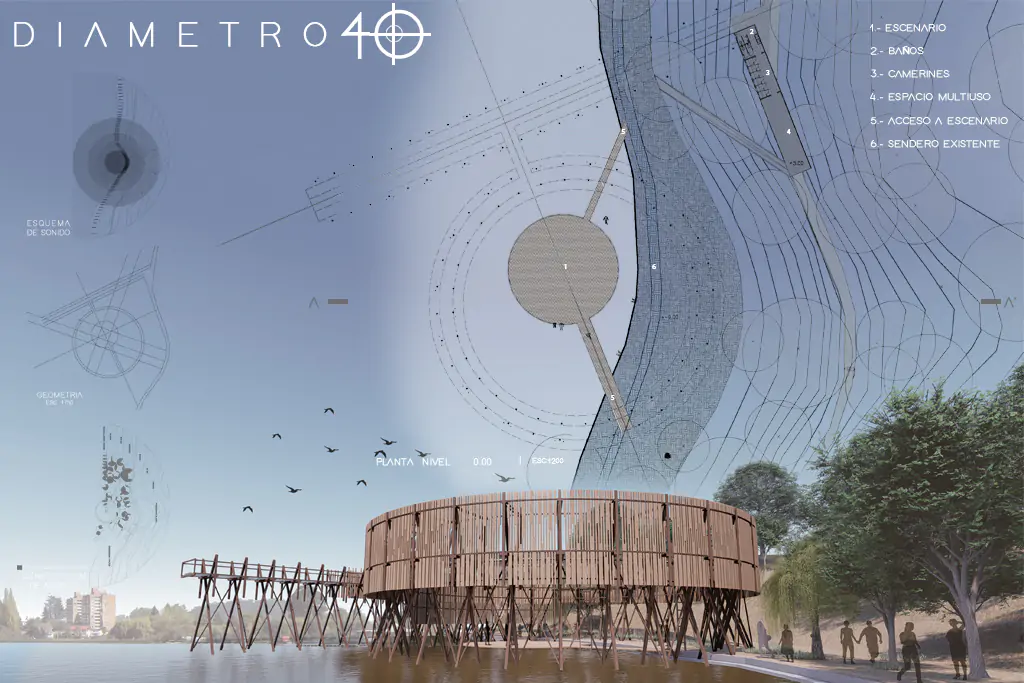

El Proyecto se emplaza en una de las cinco lagunas de la ciudad de Concepción. Que se caracteriza por un entorno natural denso de altura considerable. El emplazamiento viene a consolidar un punto de encuentro existente en el lugar

PROYECTO

El proyecto toma el estudio de los orígenes del teatro romano propiciando la observación y contemplación en 360° y del teatro griego en su relación con el entorno, acotando el paisaje al interior del teatro a través del anillo propuesto

La relación borde agua es a través del muelle siendo éste un articulador entre el acceso y el anillo, contiendo además el programa complementario al inicio del proyecto

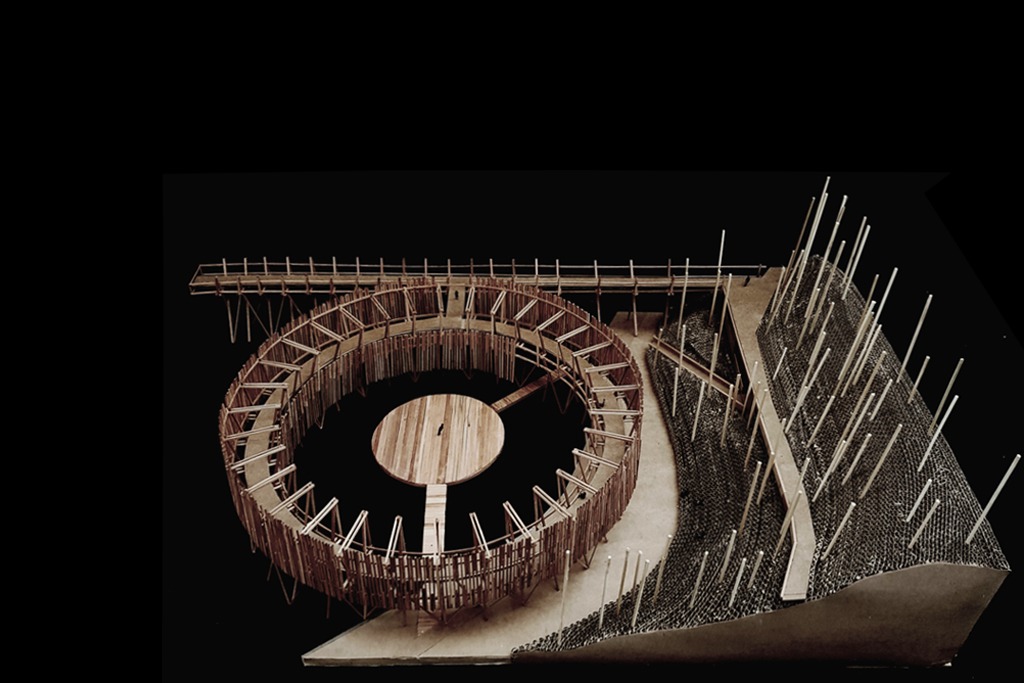

El anillo nace del círculo de diámetro 40m que es intersectado por una serie de trazados geométricos una medida de uso vernácula presente en Chile y una dimensión que da paso a una referencia de tamaños dentro de toda la propuesta.

ESTRUCTURA

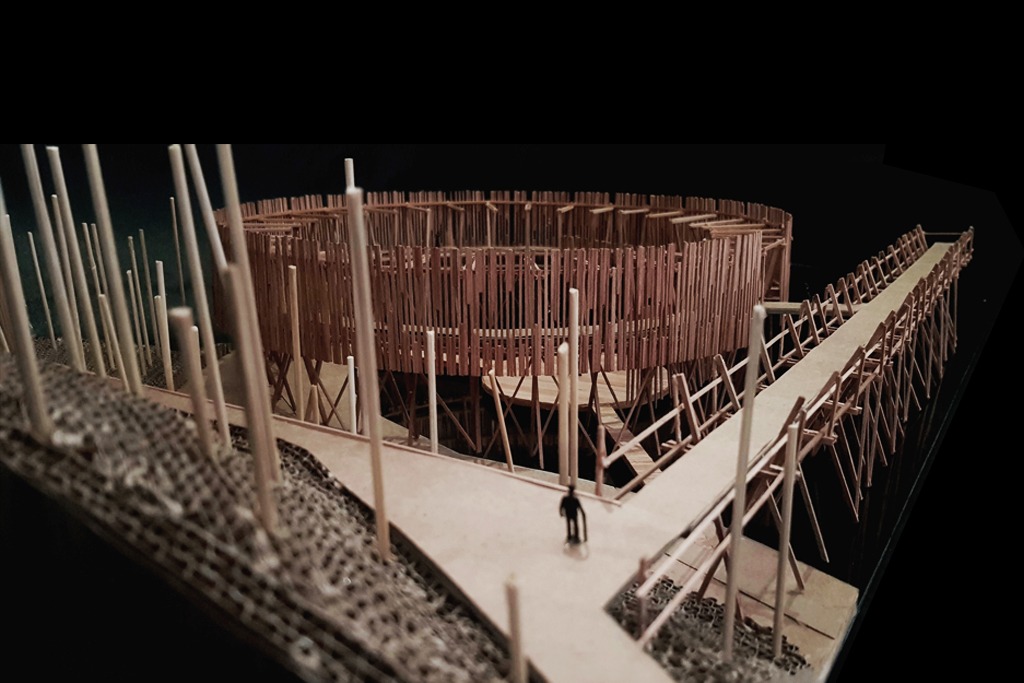

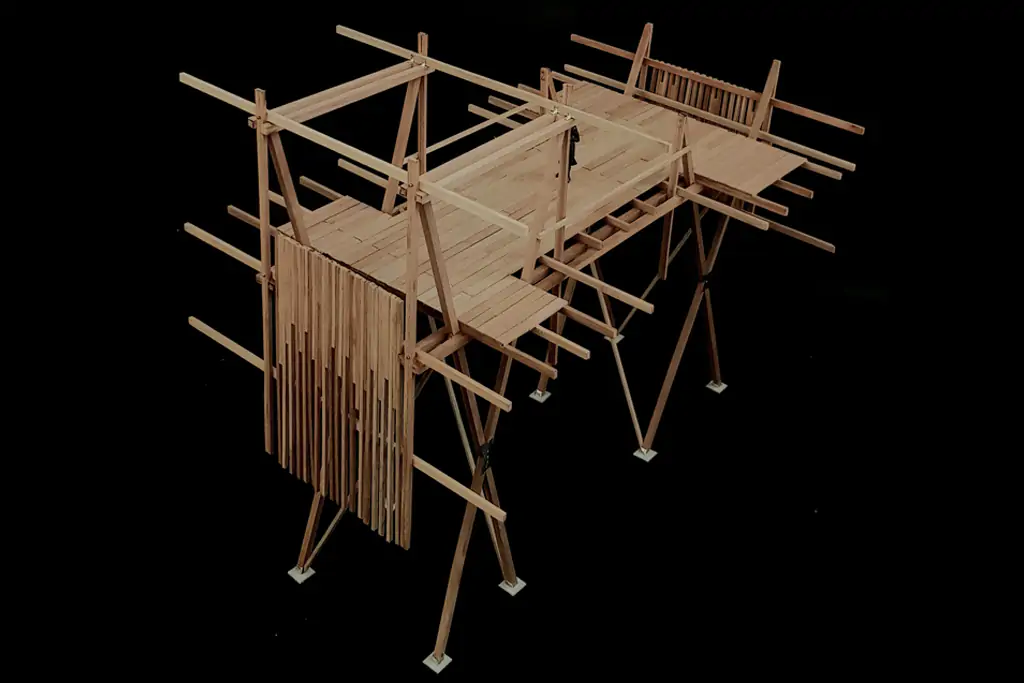

La estructura da cuenta de una amplitud y esbeltez que otorga la altura de su anillo envolvente, se conforma por un sistema modular en pilares en “X” unidos por dos diagonales intercaladas y dos vigas compuestas que dan la altura al foyer 360°. Ambas soportan la estructura secundaria a través de dos vigas circulares que sostienen las celosías de la envolvente.

Tres escaleras conectan el anillo con el agua que da paso a la estructura aislada del escenario que está fundado sobre el agua y es rodeada por una celosía que permite contener el sonido, ayudando a su acústica. Por otro lado dos puentes conectan con los senderos y con la morfología natural existente que atrapa a su vez el sonido proyectante.

,

CONTEXTO

El Proyecto se emplaza en una de las cinco lagunas de la ciudad de Concepción. Que se caracteriza por un entorno natural denso de altura considerable. El emplazamiento viene a consolidar un punto de encuentro existente en el lugar

PROYECTO

El proyecto toma el estudio de los orígenes del teatro romano propiciando la observación y contemplación en 360° y del teatro griego en su relación con el entorno, acotando el paisaje al interior del teatro a través del anillo propuesto

La relación borde agua es a través del muelle siendo éste un articulador entre el acceso y el anillo, contiendo además el programa complementario al inicio del proyecto

El anillo nace del círculo de diámetro 40m que es intersectado por una serie de trazados geométricos una medida de uso vernácula presente en Chile y una dimensión que da paso a una referencia de tamaños dentro de toda la propuesta.

ESTRUCTURA

La estructura da cuenta de una amplitud y esbeltez que otorga la altura de su anillo envolvente, se conforma por un sistema modular en pilares en “X” unidos por dos diagonales intercaladas y dos vigas compuestas que dan la altura al foyer 360°. Ambas soportan la estructura secundaria a través de dos vigas circulares que sostienen las celosías de la envolvente.

Tres escaleras conectan el anillo con el agua que da paso a la estructura aislada del escenario que está fundado sobre el agua y es rodeada por una celosía que permite contener el sonido, ayudando a su acústica. Por otro lado dos puentes conectan con los senderos y con la morfología natural existente que atrapa a su vez el sonido proyectante.



GALERÍA DEL PROYECTO

DOCUMENTOS ADJUNTOS

1) Memoria del proyecto: MEMORIA_DIAMETRO 40
2) Presentación: PPT-ARQ689-2019
3) Lámina 1 del proyecto: Lamina_Diametro40_1
4) Lámina 2 del proyecto: Lamina_Diametro40_2
5) Lámina 3 del proyecto: Lamina_Diametro40_3
