Memoria Descriptiva del
Proyecto: Dispositivo de Observación

1. Descripción General del Proyecto

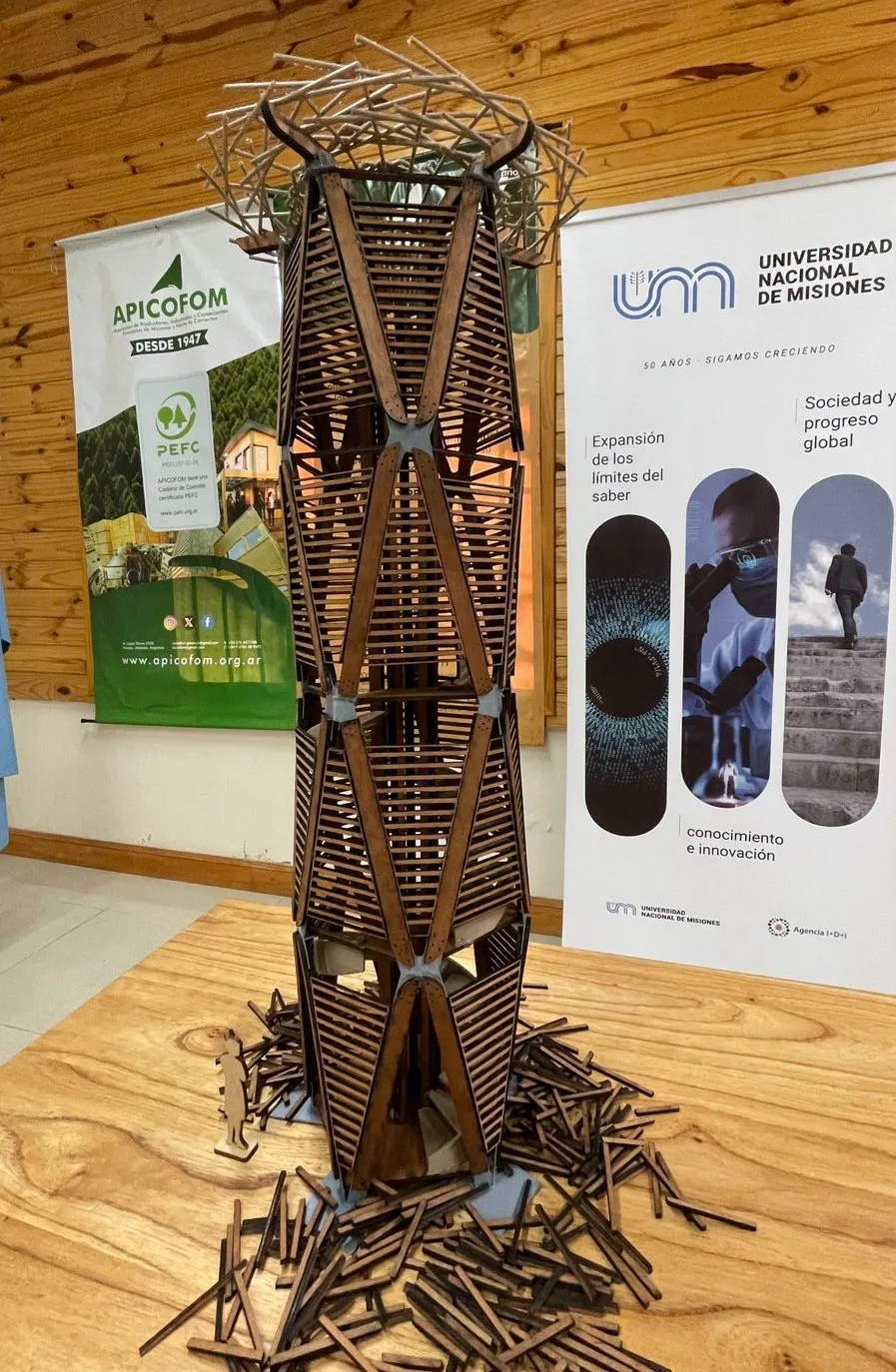

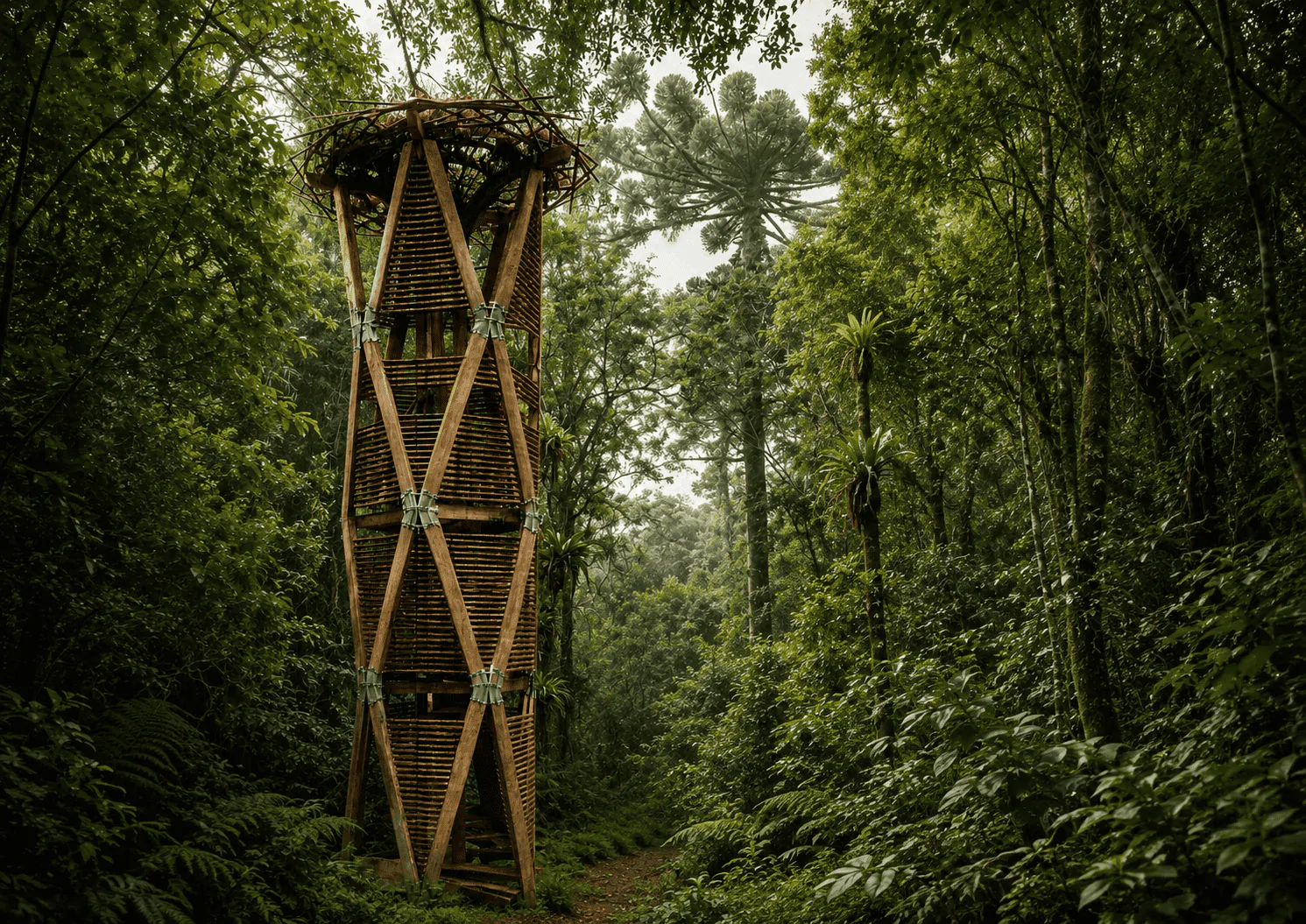

El proyecto denominado 'Dispositivo de Observación' consiste en una estructura vertical de
carácter arquitectónico y función contemplativa, implantada en un entorno natural. El
dispositivo se compone de una serie de plataformas elevadas interconectadas por una
escalera en caracol en su centro, culminando en una cubierta formada por un sistema de
tacuaras dispuesto radialmente. Su objetivo principal es ofrecer una experiencia de
observación del paisaje desde diferentes alturas, integrándose visual y estructuralmente al
entorno.

2. Fundación y Cimentación
La fundación del dispositivo se resuelve mediante pilotes de hormigón armado (HºAº) de
dos tipos:
- Pilotes perimetrales de Ø30 cm, con dados de Hº ciclópeo de 0.90 x 0.90 x 0.60 m.
- Pilotes centrales de Ø40 cm, con dados de Hº ciclópeo de 1.00 x 1.00 x 0.75 m.
Ambos tipos de pilotes cuentan con armadura longitudinal de 6 barras Ø12 mm, y estribos
de Ø6 mm cada 15 cm, según se detalla en los planos 'PLANO2.pdf', sección 'DETALLE
ARMADURA PILOTE'. Estas fundaciones transmiten las cargas de la estructura vertical hacia
el suelo de forma eficiente, garantizando estabilidad global del conjunto.

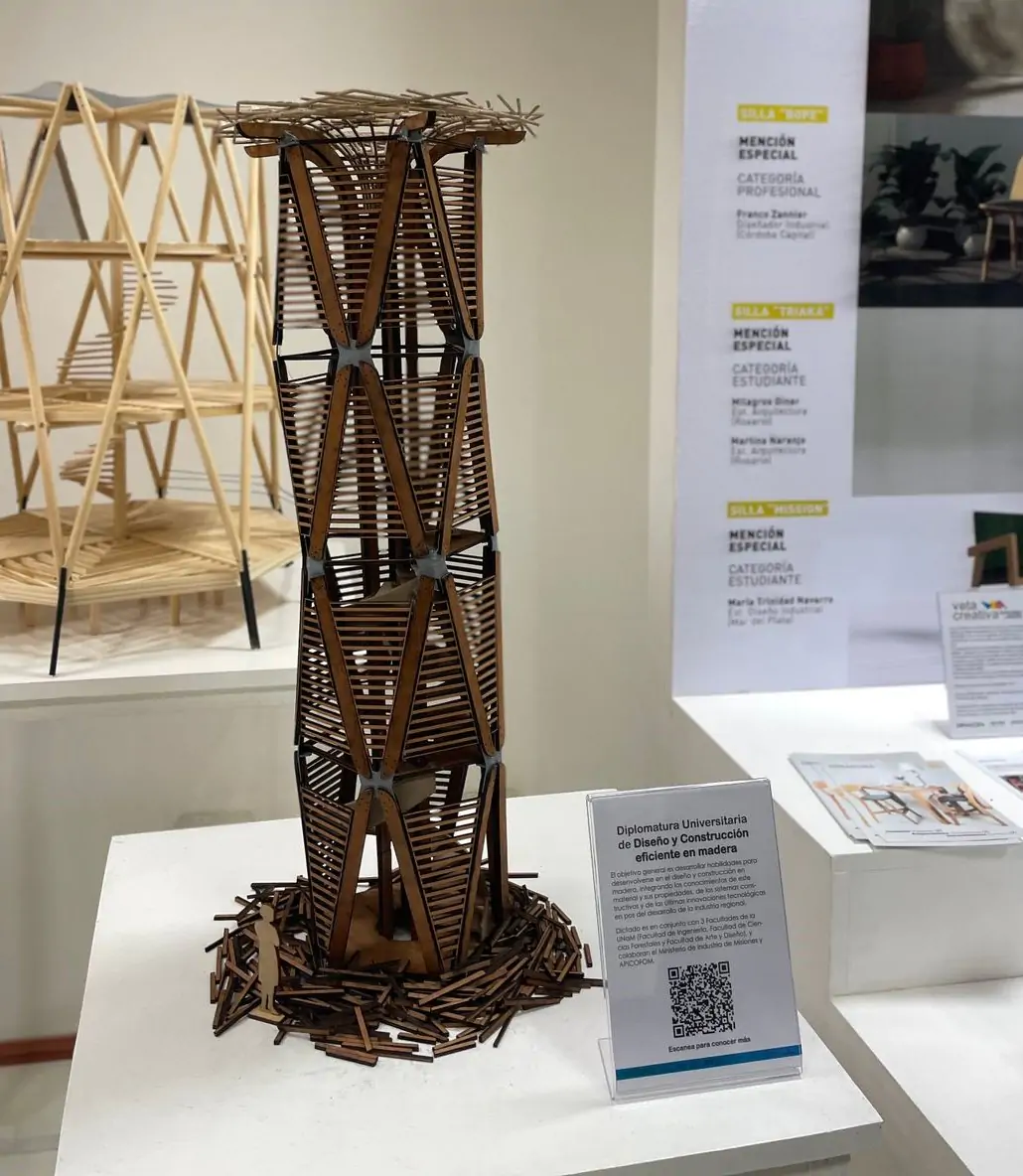

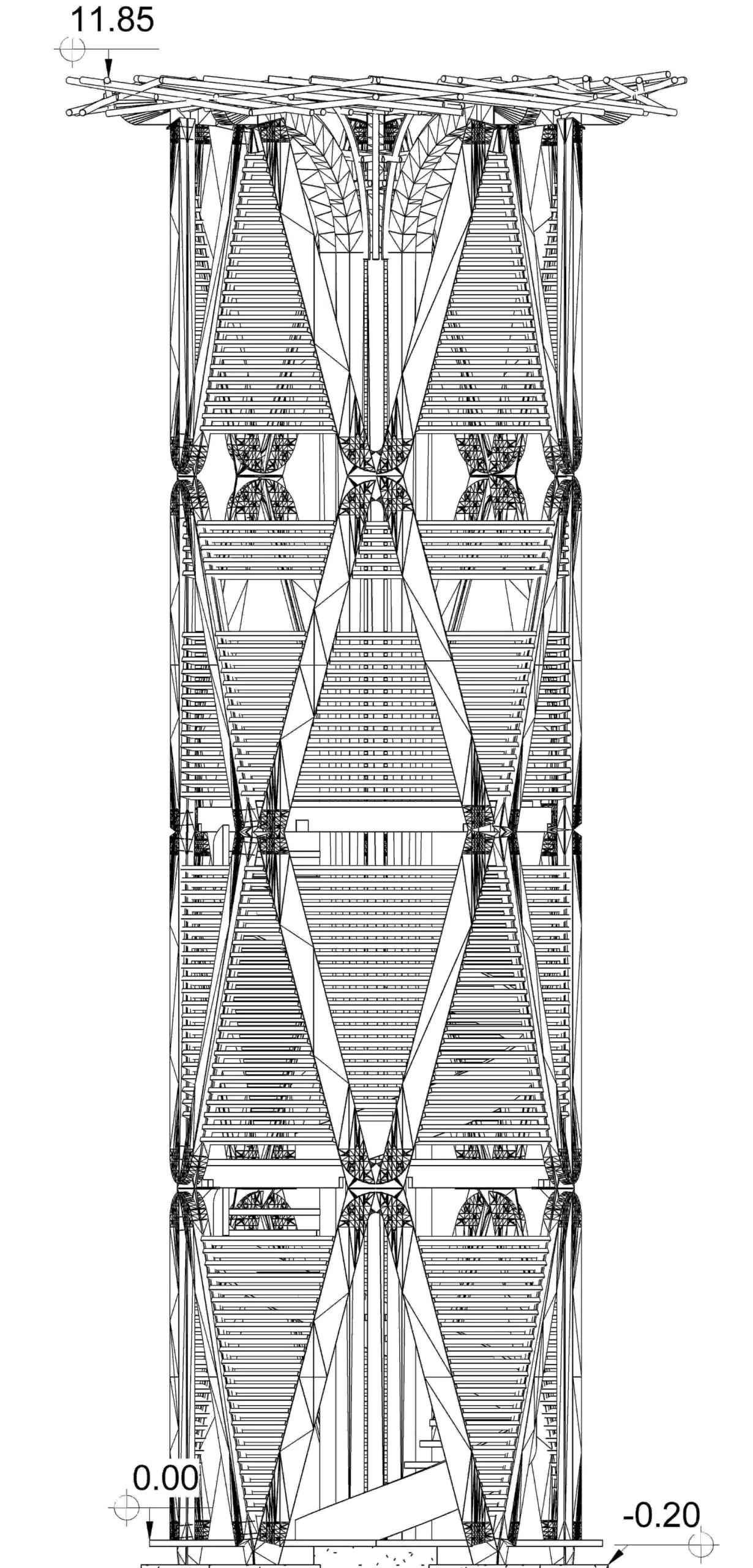

3. Organización en Niveles
El dispositivo se compone de cuatro niveles diferenciados:
- Planta Baja: Altura +0.00 m
- Planta 1: Altura +3.09 m
- Planta 2: Altura +6.18 m
- Cubierta: Altura +11.85 m
Cada uno de estos niveles está estructurado mediante columnas y vigas multilaminadas,
como se describe a continuación.

4. Columnas Estructurales
Las columnas se dividen en dos tipos principales, según su ubicación:
- Columnas periféricas: Sección 220 x 135 mm, fabricadas en eucaliptus multilaminado,
tratadas con CCB (cobre, cromo, boro), clasificación G1, y encoladas con adhesivo Soudal
66A. Son utilizadas en una cantidad de 10 unidades por nivel.
- Columnas centrales: Sección 200 x 140 mm, también de eucaliptus multilaminado con
tratamiento CCB y encolado. Se disponen 5 unidades en total, siendo estas las encargadas
de transmitir las cargas principales (cubierta, entrepisos y escalera) hacia el pilote
central.

5. Vigas Estructurales
La estructura horizontal de cada nivel se compone de vigas multilaminadas de eucaliptus
G1, sección 2'' x 8'' (50 mm x 200 mm), tratadas con CCB y encoladas con adhesivo Soudal
66A. Estas vigas se disponen en distintas longitudes:
- Viga tipo (1): 0.70 m (5 unidades)
- Viga tipo (2): 1.00 m (5 unidades)
- Viga tipo (3): 1.75 m (5 unidades)
Estas vigas están presentes en los tres niveles: planta baja, planta 1 y planta 2, según el
'PLANO3.pdf', sección 'Detalle Vigas'.

6. Uniones Metálicas
Las uniones entre columnas y vigas se realizan mediante pletinas metálicas galvanizadas
de acero SAE 1045 con espesor de 15 mm. Estas pletinas están perforadas para alojar
bulones hexagonales pasantes de Ø20 mm (14 a 28 unidades por unión). Las uniones
reciben una capa de protección intumescente para resistencia al fuego. Las
configuraciones están identificadas como Uniones Tipo A, B, C y D en el 'PLANO3.pdf'.

7. Escalera Vertical
La escalera es en caracol y recorre el centro del dispositivo en su centro. Está conformada
por una placa fenólica multilaminada de eucaliptus de 60 mm de espesor como estructura
portante. Los escalones son de madera de eucaliptus de 1'' (25 mm) tratados con CBD y
clavados con clavos espiralados de 4'', 8 unidades por escalón. El conjunto conforma un
elemento estructural y funcional firme y duradero, según 'PLANO3.pdf - Planta Escalera
Tipo'.

8. Cubierta
La cubierta está compuesta por un sistema radial de 200 unidades de Guadua Chacoensis
(tacuara brava), de al menos 50 mm de diámetro y longitud de 2.5 m, dispuestas sobre una
estructura de anillos entrelazados. Esta configuración genera una forma cónica liviana que
protege del sol y permite ventilación, según se detalla en 'PLANO1.pdf' y 'PLANO3.pdf -
Disposición Cubierta'.

9. Muro-Persiana y Cerramientos Laterales
Los laterales están compuestos por muros tipo persiana formados por listones pasadores de
10 mm, dispuestos en marcos sostenidos por columnas inclinadas. Estos elementos no sólo
funcionan como cerramiento parcial, sino también como filtros lumínicos, y contribuyen al
control térmico y visual del dispositivo ('PLANO1.pdf - Bosquejo Muro Persiana').

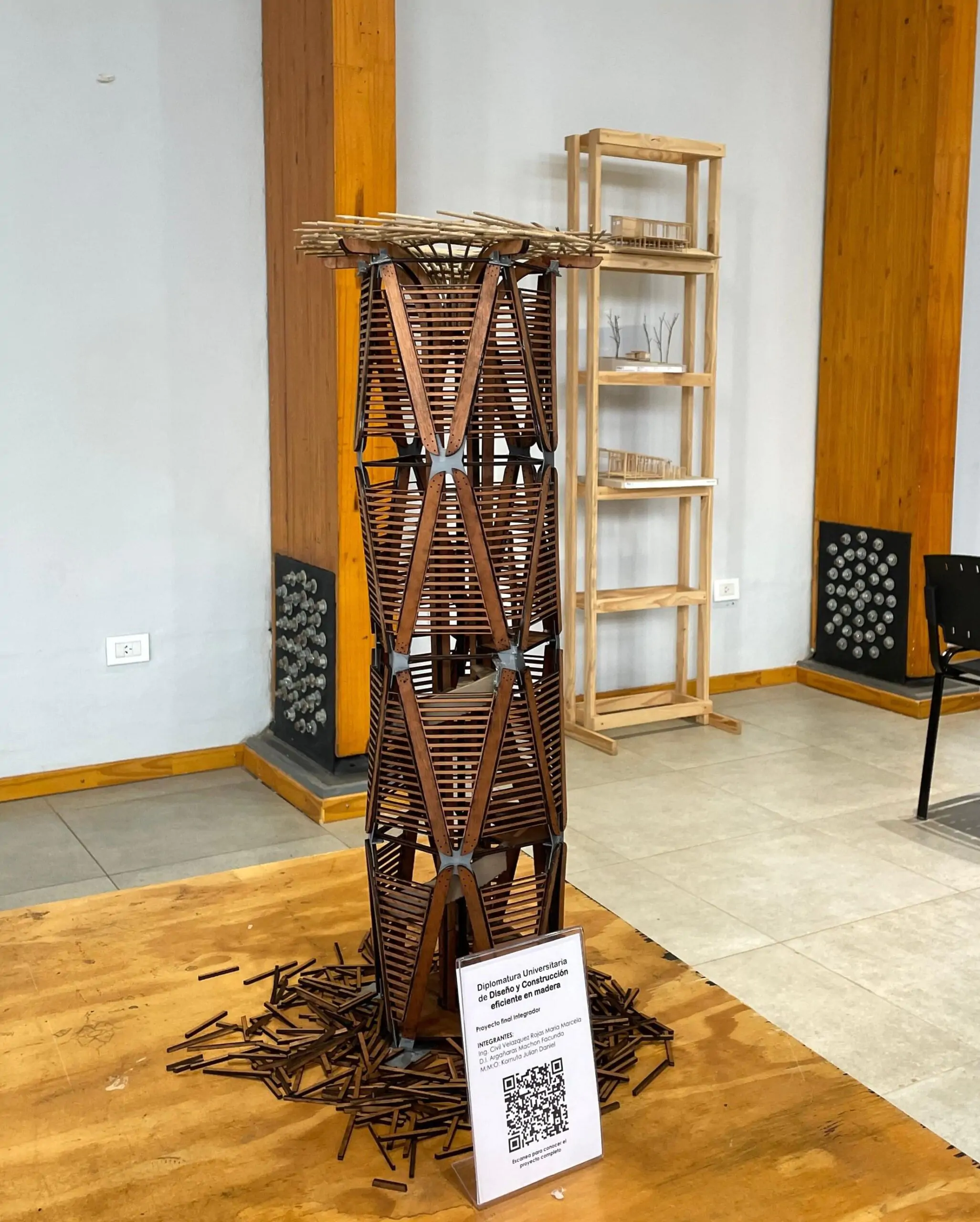

Escaneando el código QR de la Lamina "Dispositivo.pdf" se accede a los planos técnicos, presupuesto y demás documentación técnica.
