Empresa/Oficina: Cruz · Mandiola _ Arquitectura & Objetos
Arquitecto a cargo: Francisco Cruz
Ingeniero estructural: Osvaldo Peñaloza
Ubicación: Calle República de Cuba, Providencia
Pais de obra: Chile
Superficie construida:101-300
Año: 2024
Fotografo: Carlos Molina
Categoría: Categoría A: Obras con programas de vivienda
DOCUMENTOS ADJUNTOS
Memoria del proyecto
El encargo del proyecto “Casas LU” era construir dos viviendas unifamiliares en un terreno urbano de 400m2. Era un requerimiento complejo y ajustado que se logró haciendo uso de la normativa. Eso es: Condominio Tipo A (Co-Propiedad) y el Artículo 6.1.8 O.G.U.C. Ambas casas pareadas de 139.9m2 (cada una) se emplazan en el sentido longitudinal del terreno aprovechando al máximo la orientación norte.

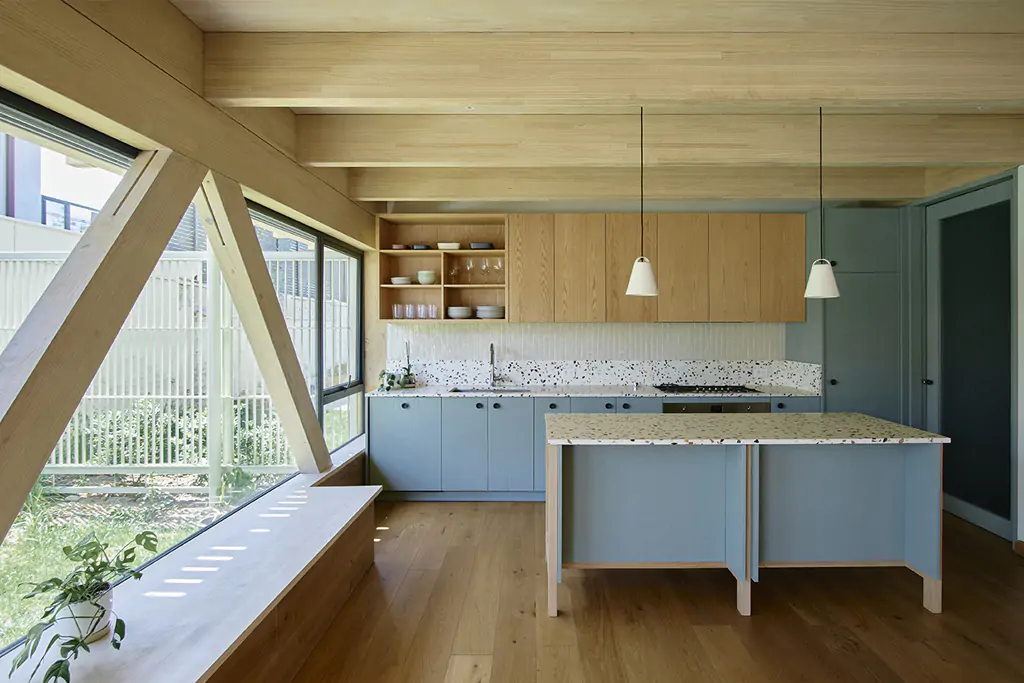

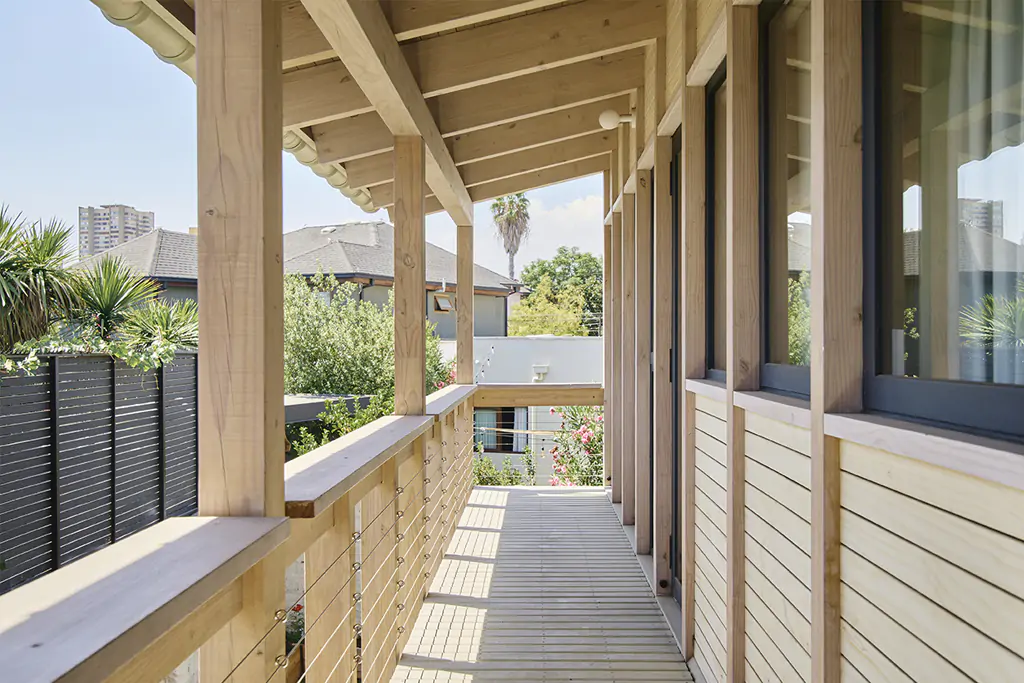

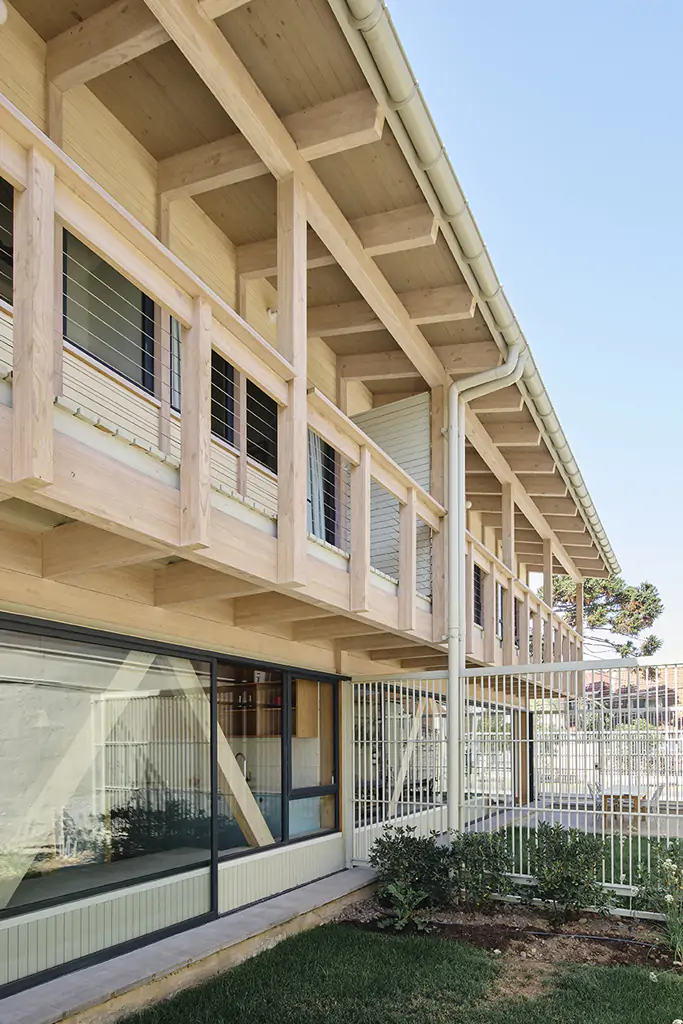

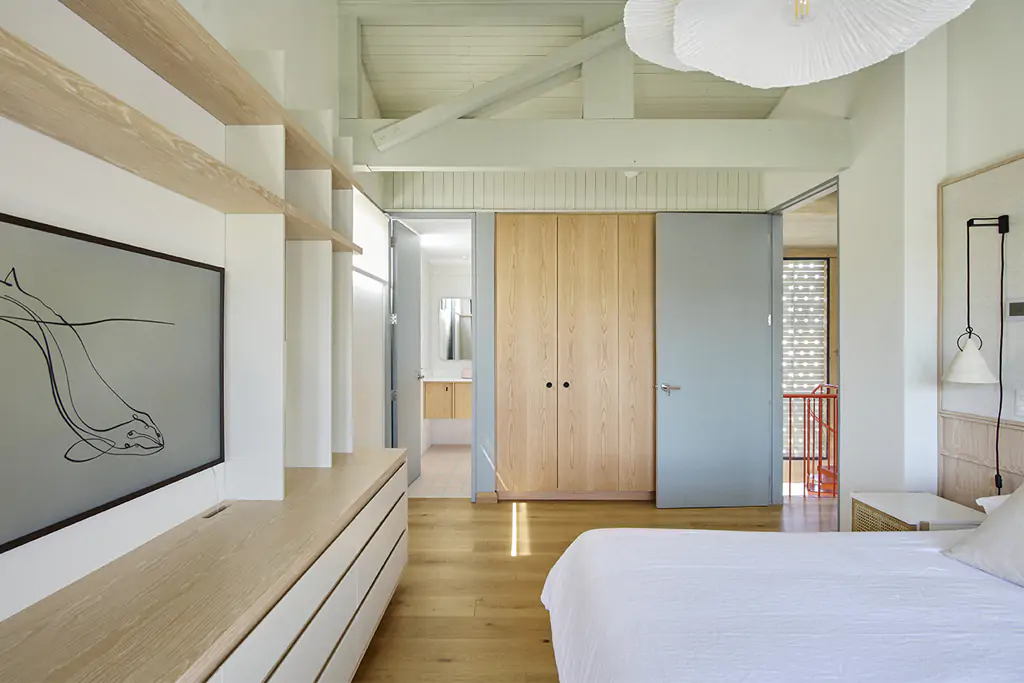

La zona pública: Acceso, Estar, Cocina y Comedor, se ubica en el primer piso y se vincula directamente con el jardín. En el segundo nivel está la zona privada con los Dormitorios y una Terraza Exterior que se abalcona en todo su largo al jardín permitiendo una relación no sólo horizontal sino también vertical. Todos los recintos de uso frecuente aprovechan al máximo la luz solar y se protegen en verano con grandes aleros. Las zonas húmedas al sur, hacen que la fachada sea casi completamente cerrada.
Innovación en el uso de la madera
El proyecto desde su inicio consideró la variable del cuidado medioambiental como un requisito fundamental. Para eso el uso de la madera era el de mayor coherencia con dicho objetivo. Su pre-fabricación nos permitía reducir los tiempos de construcción (por ende los costos), reducir la contaminación tanto de residuos como acústica, reducir el consumo energético y, por último, un mejor ecosistema para los obreros dada la reducción de faenas húmedas.

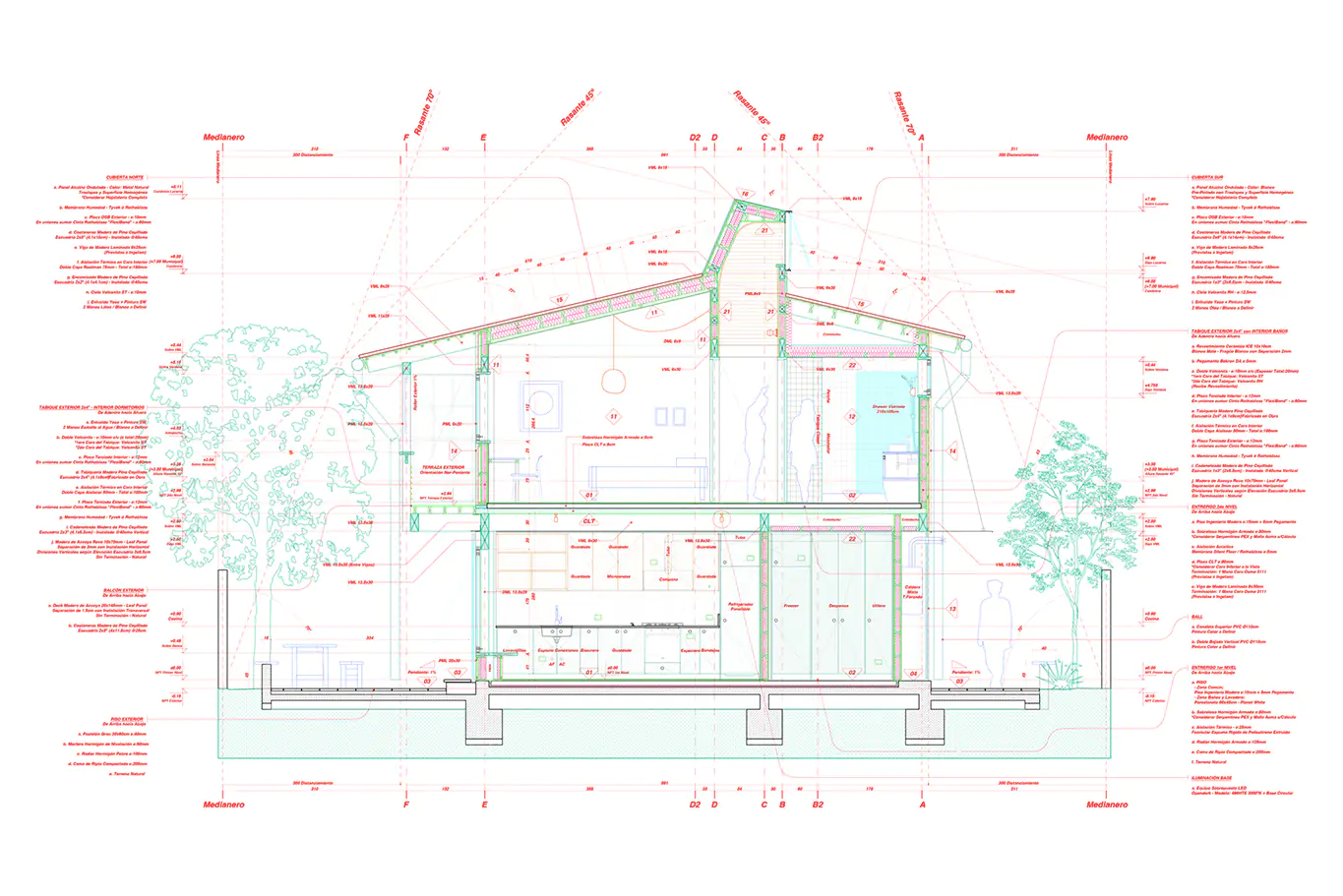

Se trabajó un modelo 3D BIM que nos permitió mecanizar cada una de las uniones tanto de las piezas de GLT (Pilares y Vigas) como de CLT – 90mm (Losas). Se suma también el diseño de cada uno de los herrajes metálicos y la definición total de la tornillería a usar. Finalmente, la coordinación de toda esta información y tecnología se tradujo en que el montaje completo de la estructura se hiciera en 15 días hábiles.
Desempeño Técnico
- Para la Estructura del Proyecto:

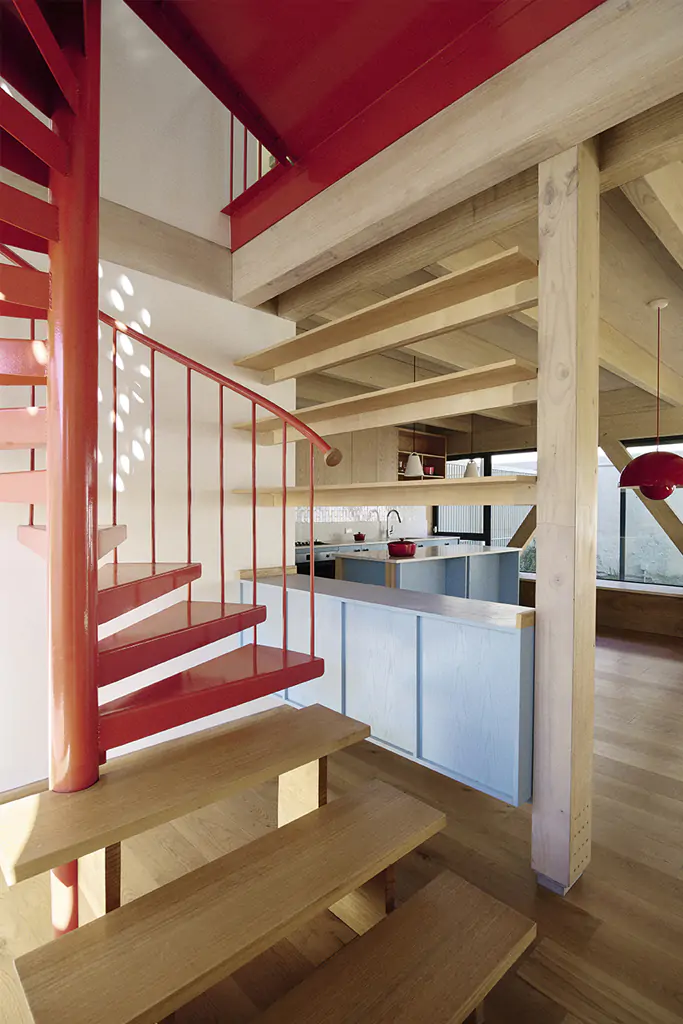

A. Vigas y Pilares (GLT) de Madera Laminada: Pino Radiata impregnado con Cobre Micronizado y 2 Manos de Cutek Extreme Blondetone 6x.

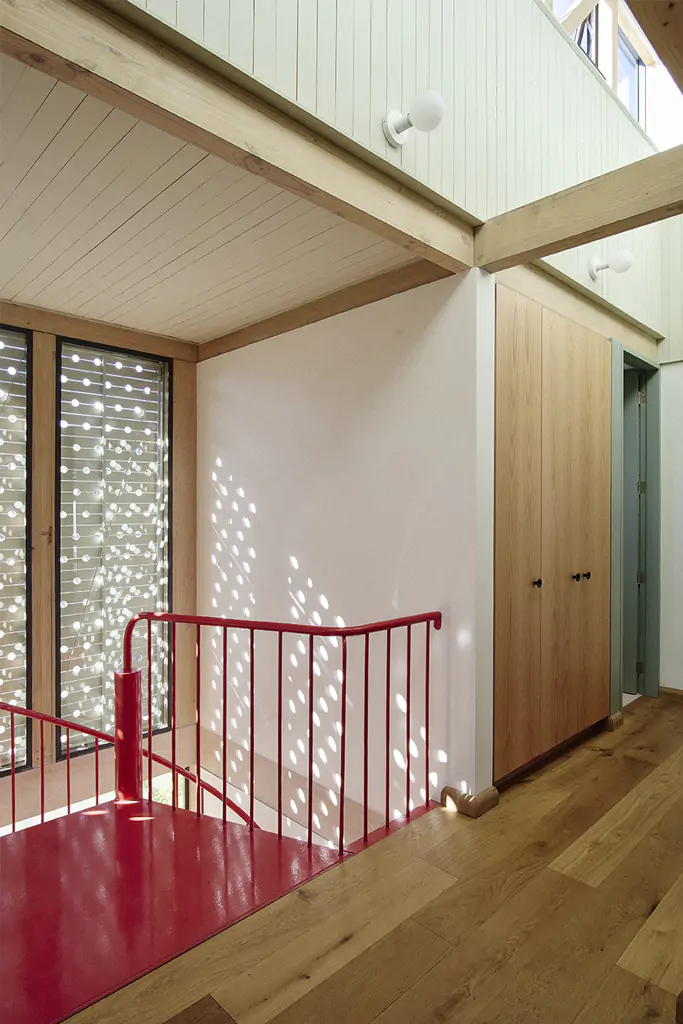

B. Losas de 90mm (CLT): Al ser siempre interior se optó por evitar el impregnado. Su terminación fue con una aguada 15% Látex Blanco y 85% de Agua.
C. Tabiques: Se utilizó para todos placas de Terciado de 12mm por ambas caras.
- Para los Revestimientos Interiores:
Se utilizó en todos los casos Tablas de Pino 1x5” Sin Cepillar Pintadas con Esmalte al Agua.
- Para los Revestimientos Exteriores:

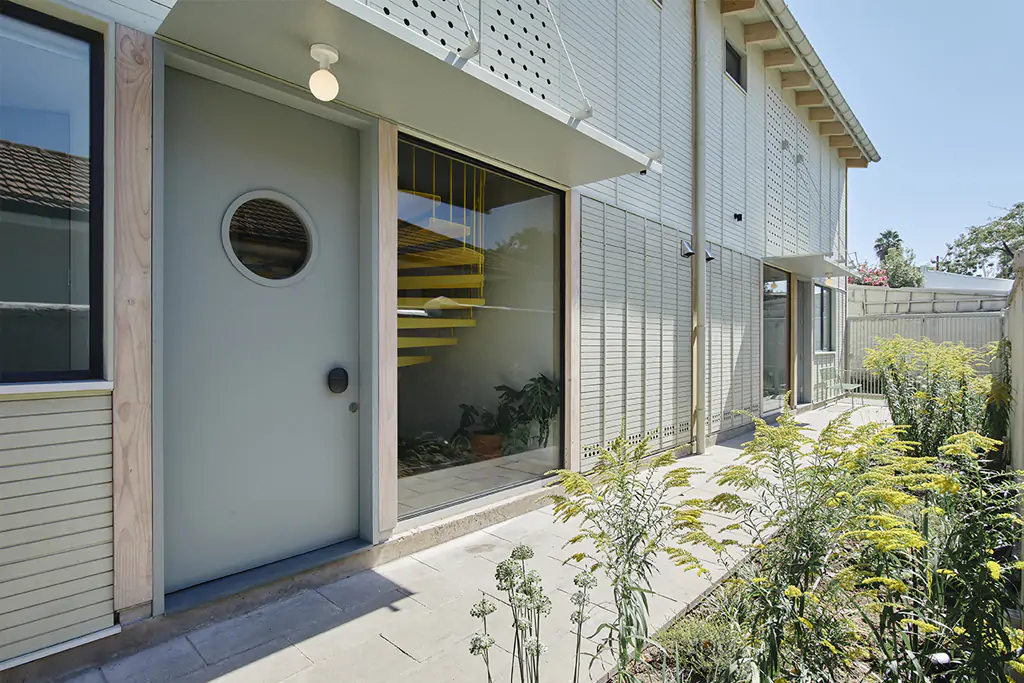

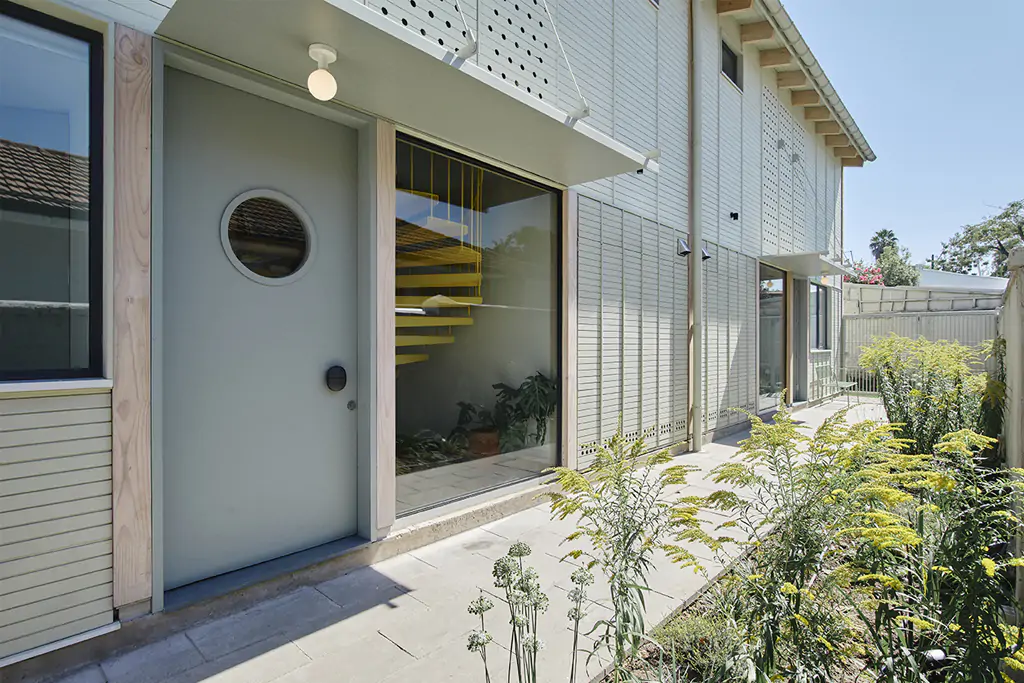

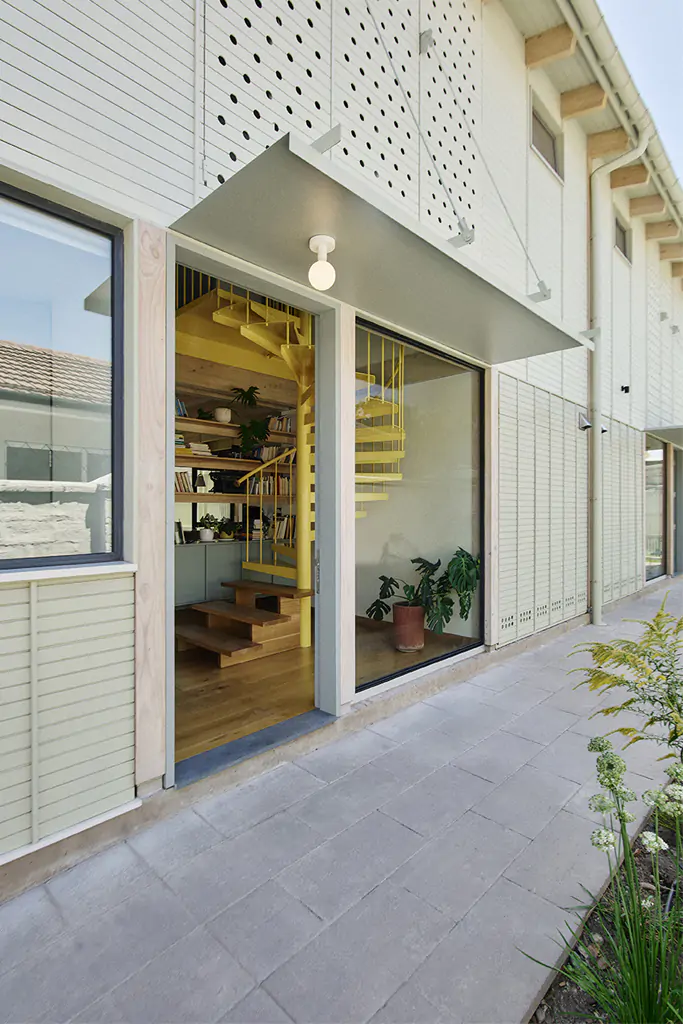

Considerando siempre una fachada ventilada se utilizó Madera Acetilada – Leaf Panel, eso es: en el primer piso tablas horizontales machihembradas de 70x8mm y en el segundo piso tablas horizontales de 70x6mm con una separación de 3mm. Todas las tablas fueron pintadas con esmalte al agua para evitar agentes bióticos.
Propuesta conceptual y/o impacto
Diseñar una obra en madera es como diseñar un gran mueble, no hay improvisación. Si bien es un material dúctil y adaptable, las ventajas están justamente en lo contrario, se debe revisar una y otra vez para asegurar que la pre-fabricación de todos los elementos sea correcta. Y no sólo esos elementos sino también aquellos que los recibirán.
Este proyecto es un aporte al desarrollo de la arquitectura en madera porque logra entender dichas dificultades y logra traducirlas en una obra donde la suma de las partes genera un valor agregado en múltiples variables: Desde un excelente ecosistema en la construcción, un buen emplazamiento en el lugar donde se ubica, el aprovechamiento pasivo de la energía solar y ventilación natural, reducción de puentes térmicos y por último y la más importante la creación de un espacio habitable donde la atmósfera cálida sólo se logra por la belleza de la madera.
